Подвесы для гипрочного потолка

Подвес потолочный — какие бывают подвесы для потолка, как крепить металлический подвес для гипсокартона, тяга для подвесного и натяжного потолка на подвесах

16 октября 2019 г. 15:50

Последнее время «сухие» способы отделки становятся все более популярными. Потолок не стал в этом отношении исключением. Подвесной потолок один из распространенных видов отделки. Рассмотрим, как сделать такой потолок из гипсокартона.

Особенности потолочных подвесов для гипсокартона

Потолочные подвесы представляют собой универсальное изделие, функциональное предназначение которого заключается в обеспечении надежного крепления гипсокартона, выполнении определенных декоративных функций для покрытия.

Эти элементы не только помогают получить идеально ровную поверхность потолочного покрытия, но и придают конструкции особую устойчивость и прочность, заметно улучшают тепло- и звукоизоляционные характеристики, помогают в создании дизайна любой сложности.

Расстояние между подвесами на потолке из гипсокартона

При монтаже гипсокартона нужно предварительно определить, какое количество подвесов будет необходимо. Эта величина напрямую зависит от несущей способности детали. При этом нужно учитывать, что стандартный лист гипсокартона с размерными показателями 1200х2500 см будет иметь вес в районе 22 кг.

Согласно заявленным характеристикам, различные типы деталей способны выдерживать такой уровень нагрузки:

• прямой – 40 кг;
• анкер – 25 кг;
• нониус – 40 кг;
• виброподвес – 12-50 кг;
• бабочка – 40 кг.

Оптимальное количество рассчитывают исходя из несущей способности и веса гипсокартона. Располагаться они должны на расстоянии в 60-70 см друг от друга. В некоторых ситуациях, эта величина может быть увеличена до 100 см, но не более.

Вступление

Подвесной потолок на прямых подвесах скрадывает минимальное расстояние от базового потолка. Вместе с тем, каркас потолка получается прочным и долговечным. Стоит отметить, что на прямых подвесах, монтируется не только одноуровневый каркас потолка, как в примере этой статьи, но и двухуровневый каркас гипсокартонного потолка.

Разметка подвесного потолка

Правильная разметка потолка основана на следующих правилах:

• Расстояние между подвесами 650мм при двух слоях гипсокартона, и 1100мм при одном слое гипсокартона;
• Шаг между основными профилями, крепящимися к подвесам, 1200 мм (не менее 1170 мм);
• Шаг между нагрузочными профилями (перемычками) 500 мм;
• Расстояние от стены до первого нагрузочного профиля не должно превышать 100 мм.

Возьмите лист бумаги и в масштабе нарисуйте разметку подвесного потолка. Должен получиться, приблизительно, такой рисунок.

После рисунка можно приступать к практической разметке. Для точности разметки используем лазерный уровень.

Размеры подвесов для гипсокартона

Как показывает практика, выбор подходящего подвеса зависит во многом от его габаритов и целей. Самый популярный тип – прямой подвес, обладает стандартными размерами 12,5х6,3 см. Применять его следует в ситуации, когда потребитель планирует утеплить потолок или выровнять его. Этих размеров вполне хватит, чтобы скрыть проводку между основанием потолка и гипсокартонной конструкцией.

Если возникает необходимость в создании потолка со сложными геометрическими формами или планируют установку объемных элементов (вентиляционный шкаф), тогда нужно использовать проволочную тягу. Длина подвеса для гипсокартона проволочного типа составляет 50 и 100 см.

Двухуровневый способ монтажа потолка из ГКЛ – П112

Конструкция – металлический каркас из потолочных профилей (ПП 60х27) с закрепленными на нем КНАУФ-листами (гипсокартонными листами, ГКЛ). Возможны два варианта: Профили прикреплены непосредственно к несущим конструкциям при помощи подвесов. КНАУФ-листы крепятся к профилям. Вес одного кв.метра потолка – около 11,0 кг. Основные профили прикреплены непосредственно к несущим конструкциям при помощи подвесов. Несущие профили, к которым крепятся гипсокартонные листы, и основные профили расположены в разных уровнях. Вес одного кв. метра потолка – около 13,0 кг. Применяется для отделки помещений, в зданиях различного назначения, как при реконструкции, так и в новом строительстве. Имеет гладкую бесшовную поверхность. Предназначен под последующую декоративную отделку. Вместо пружинного подвеса профилей может использоваться прямой подвес (для крепления 2 шурупа на 1 подвес).

Подвесной потолок из КНАУФ-листов П 113, технология, монтаж

В этом видео подробно показан процесс монтажа подвесного потолка из КНАУФ-листов (гипсокартонных листов)…

Материалы и инструменты

Если планируете делать монтаж потолка из гипсокартона своими руками, то нужно запастись необходимыми материалами.

• Гипсокартон различается по толщине, на потолке в большинстве случаев применяют 12,5 мм. От толщины листа зависит жесткость всей конструкции.

Прочность конструкции придает не каркас, а листы ГКЛ, которые этот каркас скрепляют.

Гипсокартон подразделяется на обычный (ГКЛ), влагостойкий (ГКЛВ) и огнестойкий (ГКЛО). Влагостойкий подойдет для влажных зон, обычно модифицированный материал с дополнительными свойствами стоит дороже.

• Для формирования каркаса потребуются оцинкованные профили. Для подвесных потолков используют два вида профилей: потолочный направляющий (ППН, UD) и потолочный профиль для обрешетки (ПП, CD). Профиль различается в зависимости от толщины стали. Каркас из стали 0,3 мм легко гнется в руках, поэтому лучше использовать материал толщиной 0,5 – 0,6 мм.

Обрешетку под потолок можно выполнить и из дерева, но более практичным является монтаж на оцинкованный профиль, так как он не гниет и позволяет получить пустое пространство под коммуникации между гипсокартоном и черновым потолком.

• Для закрепления каркаса на основании потребуются подвесы. Эти элементы бывают двух видов: прямые и анкерные. Прямой подвес («крокодил») делают, если расстояние до основного потолка не превышает 12 – 12,5 см. Такой подвес односоставной, поэтому регулировка толщины осуществляется при закреплении потолочных профилей.

• Анкерные подвесы состоят из шпильки, которая крепится к потолку и подвижный части с креплением под профиль. Анкерные подвесы можно опускать и поднимать уже после закрепления на нем профиля, расстояние между гипсокартоном и потолком может быть 12 см.

Регулировка анкерного подвеса

• Уплотнительная (демпферная) лента служит для звукоизоляции помещения. Её приклеивают на заднюю часть направляющих профилей. Она позволяет снизить распространение ударного шума по каркасу.

В дополнение к ленте можно создать дополнительную звукоизоляцию на крепежных элементах. Для этого существуют специальные подвесы на звукоизолирующей прокладке.

Распространение ударного шума с лентой и без нее

• Набор крепежных элементов включает дюбель-гвозди для установки направляющих, анкерные клинья для закрепления подвесов на основании потолка, черные саморезы для скрепления профилей и для закрепления гипсокартона на каркасе.

Набор инструментов для заделки стыков ГКЛ

• Для заделки стыков потребуется шпаклевка (в виде сухой смеси или готовая). Также для стыков потребуется сетка-серпянка или уплотнительная лента с перфорацией.

Одноуровневый соединитель «краб»

• Соединители обязательны при монтаже потолков, существует два вида соединителей: одноуровневый и двухуровневый. При использовании двухуровневого толщина потолка получается больше, поэтому при простых конструкциях потолка в большинстве случаев используют одноуровневый соединитель («краб»). Он позволяет создавать крестообразные соединения профилей.

Удлинитель профиля ГКЛ

• Удлинители нужны, чтобы увеличить длину короткого профиля. Обычно они необходимы в больших помещениях, которые не покрываются стандартными размерами профилей.

• Звукоизоляция и утепление – иногда создание подвесного потолка совмещают с устройством звукоизоляции и с дополнительным утеплением, в этом случае потребуются теплоизоляционные и звукоизоляционные материалы. Обычно эту роль играет минеральная вата.

Теперь рассмотрим инструменты, которые потребуются для проведения работ.

• Строительный нож – самый необходимый инструмент для работы с гипсокартоном. Его используют для раскройки материала и для оформления фасок, если нет кромочного рубанка.

• Кромочный рубанок требуется для снятия фаски с обрезных кромок. Он позволяет срезать угол листа под углом 22,5 градусов, так на стыке можно получить 45 градусов.

Работа кромочным рубанком.

Стандартный лист гипсокартона имеет лицевую и заднюю сторону, на лицевой стороне края листа имеют фаски (заводские кромки). Благодаря этому при стыке двух листов образуется выемка, которую в будущем заполняют шпаклевкой. Если в процессе монтажа ГКЛ режут, то фаски надо делать самостоятельно. Делать это желательно до закрепления листов на каркасе, но иногда мастера снимают фаску после монтажа всех листов. Новичку сделать аккуратный срез сложно. Про резку гипсокартона читайте подробнее в статье «https://www.sdvor.com/articles/new/578» на нашем сайте.

Просекатель – инструмент для скрепления профилей, он частично заменяет саморезы. При использовании просекателя надо помнить, что на потолке много труднодоступных зон, куда инструмент не пролезет. Просекатель делает в металле отверстия и отгибает края. Благодаря этому элементы держатся между собой. При этом над поверхностью не возвышается шляпка самореза.

Саморезы с прессшайбой в некоторых местах могут не давать гипсокартону прилегать к каркасу, в местах, где требуется жесткая фиксация без них не обойтись.

• Ножницы по металлу могут потребоваться для нарезания потолочных и направляющих профилей.
• Дрель или перфоратор – потребуются для высверливания отверстий. Например, под дюбели.
• Шуруповерт необходим для закручивания большого количества саморезов, полагаться на отвертку нельзя, так как рука очень быстро устанет.
• Измерительные приборы – обязательным является пузырьковый уровень, полезно будет иметь лазерный уровень при отсутствии лазерного уровня можно самостоятельно сделать гидравлический уровень. Также если отсутствует лазерный уровень, полезно иметь шнуровку с краской для отбивки горизонталей.

Гидравлический уровень действует на основе закона соединенных сосудов. Две емкости со шкалами соединяют гибкой трубкой. Для использования гидравлического уровня требуется два человека.

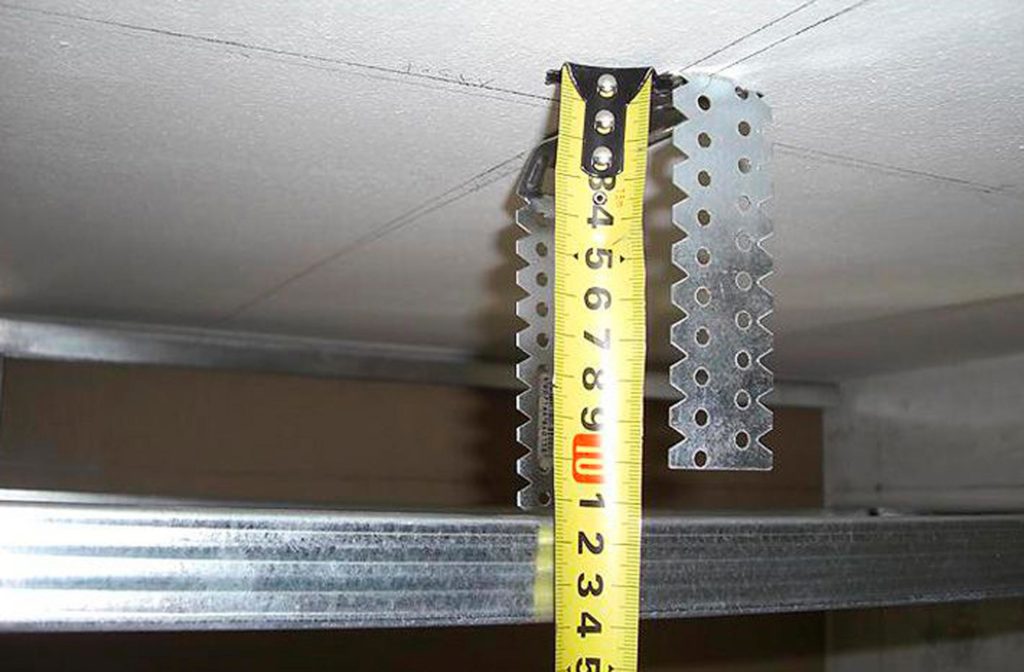

Как удлинить прямой подвес для гипсокартона

Прямой подвес представляет собой универсальное крепление, представленное в виде узкой перфорированной полосы из оцинкованной стали, имеющей повышенную гибкость. При использовании этих деталей рекомендуют фиксировать их на потолке на расстоянии 50-70 см друг от друга.

Если возникает необходимость в удлинении профиля, к примеру, для создания многоуровневой потолочной конструкции, можно приобрести специальный подвес для профиля гипсокартона. Однако из-за его высокой стоимости, зачастую дешевле увеличить стандартную прямую деталь.

Самый простой вариант удлинения состоит в том, чтобы прикрутить небольшие фрагменты другой детали к существующему подвесу. Закрепить их можно при помощи небольших винтиков (рекомендуют применять минимум две «блошки» на каждую пластину).

Еще одним популярным способом увеличения длины прямой детали стало использование направляющего UD элемента. Из него можно вырезать подвес с необходимой длиной.

Чем крепить потолочные подвесы для гипсокартона

Крепление потолочных профилей для гипсокартона осуществляется в процессе сборки основания под гипсовые панели по всей длине детали. Если для профилей направляющего типа достаточно подобрать крепежный материал, соответствующий материалу стеновых перекрытий, то с потолочными рейками дело обстоит несколько иначе.

Главный нюанс крепления потолочных подвесов состоит в том, что необходимо соединить несколько разных деталей, сформировав единую конструкцию. Поэтому этого придется использовать специальные приспособления.

В большинстве случаев фиксация большинства металлических деталей профиля происходит благодаря саморезам. Это особая группа метизных изделий. Для создания эффективного крепления необходимо большое количество метизов различного типа:

• пресс шайбы и клопы (блошки). Два схожих типа метизов для работы с металлическими деталями. Первый вариант характеризуется более широкой шляпкой и крупным размером. Второй вариант обладает небольшими габаритами (длина не более 10 мм). Для монтажа потолочных конструкций и гипсокартона рекомендуют использовать «блошки», так как они не создают сложностей при монтаже обшивки;
• дюбель-гвозди. Внешне этот метиз практически не отличить от стандартных пластиковых дюбелей. Различие между ними проявляется в технологии монтажа. Если классический дюбель необходимо ввинчивать, то дюбель-гвоздь предстоит забивать с помощью молотка или ударной дрели.

Важно! Дюбель-гвозди гарантируют прочное крепление в толще потолка, однако ввиду своих конструкционных особенностей этот вариант не подойдет для потолочного основания, имеющего хрупкую структуру (строения с глиняными и деревянными потолками).

Дополнительные работы

В некоторых случаях при устройстве подвесного потолка из гипсокартона могут потребоваться дополнительные мероприятия.

Подвесной потолок на прямых подвесах – этапы монтажа

Для работ используем профили фирмы Giprok.

• Делаем разметку согласно сделанному рисунку. Используем для разметки лазерный уровень;

• Монтируем профиль ПН27×28 по периметру комнаты. На полочку профиля клеется специальнаязвукоизоляционная лента;
• По заранее сделанной разметке закрепляем на потолке прямые подвесы. На фото вы видите использование специального крепления для подвесов. Но можно подвесы крепить непоредственно к потолку;

• К прямым подвесам крепим основные профили ПП 60×27;

• Между основными профилями монтируем перемычки нагрузочного профиля. Соединяем профили одноуровневым соединителем «краб». Не забываем прикручивать «краб» к профилям шурупами.

• Под конструкцией потолка монтируем новую электропроводку комнаты. Это можно сделать сразу после разметки потолка.
• Конструкцию потолка утепляем минеральной ватой или базальтовой плитой. Они же повысят звукоизоляцию потолка.

После монтажа каркаса переходим к креплению гипсокартона к конструкции. Гипсокартон крепим поперек основным профилям. Для крепления используем шурупы типа TN. Головки шурупов утапливаем на 1-2 мм, для шпаклевания.

У стен разрезаем гипсокартон таким образом, чтобы край гипсокартона приходился на середину профилей.

Смонтированный подвесной потолок на прямых подвесах шпаклюем по швам и головкам шурупов крепления. Швы проклеиваем малярной сеткой. После шпаклевки швов, 2-3-4 раза шпаклюем всю поверхность потолка для последующей покраски.На этом все! Подвесной потолок готов.

Другие статьи раздела : Потолки Гипсокартон

Список материалов этой категории

Инструменты для гипсокартона

Вырезание отверстий под светильники

О необходимости устройства встроенных светильников следует задуматься еще на этапе планирования потолка. Во-первых, пространства внутри потолком должно хватать для размещения приборов. Если в помещении низкие потолки, то забирать под оборудование дополнительные 5 см будет не самой хорошей идеей.

Также светильники нужно сразу учесть на плане и до монтажа каркаса. Нужно сделать подводку коммуникаций под все светильники. Электрика в подвесном потолке из гипсокартона монтируется скрытым спосбом, поэтому должны соблюдаться требования ПУЭ к этому типу монтаж.

Когда основные этапы монтажа потолка завершены, можно переходить к высверливанию отверстий под светильники. Для этого потребуется корончатое сверло, которое способно делать круглые отверстия. Схема, составленная ранее, позволит избежать попадания в профили каркаса.

Как сделать утепление потолка из помещения

Чтобы слой минеральной ваты работал нормально и не намокал, нужно чтобы со стороны помещения он был надежно огражден пароизолятором, а со стороны чердака проветривался.Выполняется подвеска к потолку слоя минеральной ваты толщиной 15 см. Минераловатная плита пробивается в нескольких местах подвесами и фиксируется штырями вставленными в отверстия подвесов или их отгибом.Деревянные брусья могут применяться только сухими, иначе влажный брус искривится, что повлечет нарушение подвесного потолка.

Также приобретаются подвесы, саморезы, дюбеля, утеплитель, пароизолятор – полипропиленовая специальная мембрана. Рекомендуемый шаг брусов не более 30 см — для надежного поддержания утеплителя и не допущения прогиба подвесных панелей. Подвесы вдоль брусьев устанавливаются с шагом 0,7 — 1,0 метра.

Могут применяться также накладные светильники или люстра посреди помещения, которая может быть подвешена на штырь вмонтированный в перекрытие.

Покраска потолка водоэмульсионкой

На финальном этапе можно покрасить потолок из гипсокартона водоэмульсионной краской. Предварительно поверхность надо загрунтовать. Проще всего наносить краску с помощью валика на длинной ручке. Излишки красящего состава можно удалять с помощью кюветки. Труднодоступные места и потолок рядом со стенами легче обработать кистью.

Заключение

Расстояние между подвесами на потолке из гипсокартона должно составлять 60-70 см. Соблюдение этого правила позволит получить прочную и надежную конструкцию. Кроме того, при осуществлении процесса крепления нужно учитывать множество факторов, которые помогут получить идеальную конструкцию, отличающуюся высокой эстетичностью и эксплуатационными показателями.

Как сделать подсветку

Расположение подсветки также решается на стадии проектирования. Этот вопрос больше относится к дизайнерскому проекту. Желательно, чтобы подсветка не только выполняла декоративную функцию, но и играла роль дополнительного освещения.

• Подсветка по периметру создает яркий контур потолка. Если потолок имеет несколько уровней, то подсвечивают оба. Такой тип подсветки создают с помощью светодиодных лент, которые приклеивают в специальных углублениях.
• Точечные светильники – могут выступать и в качестве основного источника света, но справляются с этой функцией не так хорошо, как люстра. Под них в гипсокартоне нужно сделать круглые отверстия, к которым предварительно надо подвести электрику. Такие осветительные приборы больше освещают пространство под собой и из-за большого количества их часто приходится менять.
• Световые панели разрабатывались для потолков типа «Армстронг», но подходят и для гипсокартонных, если сделать под них соответствующее отверстие. Световые панели имеют свой каркас для закрепления.
• Люстры – наиболее распространенный способ освещения, он же самый эффективный. Под люстру достаточно одного отверстия в центральной части комнаты.

Все о монтаже и ремонте потолков своими руками

• Решение принимается в каждом конкретном случае индивидуально. Единого рецепта на все случаи жизни просто не существует.

Кстати, если утепляется потолок мансарды, то обрешетка и вовсе может не понадобиться. В этом случае, ее роль могут сыграть стропила, между которыми и укладывается утеплитель. Если, конечно, между стропилами небольшой шаг.

• Для подшивки потолка можно использовать любые виды доски: палубную, фасадную, паркетную, даже ламинат, который совсем недавно применялся лишь в качестве напольного покрытия.
• Или взять доску-вагонку. Она более узкая, на ней фактура дерева не так ярко выражена, но дизайн поверхности достигается другим путем. Один из них – это различные способы окрашивания, например: чередование темных и светлых оттенков, как на примере снизу.

К ней относятся: заделка стыков между листами ГКЛ; шпатлевка точек фиксации листов к каркасу, с целью скрыть выделяющиеся головки саморезов; шпатлевание всей поверхности потолка, если он будет окрашиваться.Говоря о подшивных потолках, нельзя не отметить, что самый интересный и разнообразный декор, можно создать с помощью различных материалов из древесины.

• используют не те профили;
• используют гипсокартон толщиной 9,5 мм;
• каркас подвесного потолка собирают по принципу “чем уже, тем прочнее”, т. е. делают шаг между основным профилем по всей поверхности 30–40 см.
• несущий профиль и лист ГКЛ закрепляют шурупами к направляющему профилю (ПН);
• неправильно заделывают швы: используют неподходящую шпаклевку, плохую армирующую ленту и не делают накрывающий слой.

Приступаем к обшивке, используем КНАУФ-лист толщиной 12,5 мм. Использовать материал другой толщины нельзя (исключения – боковые криволинейные поверхности). Для закрепления листов мы используем специальный подъемник, который существенно облегчает работы по сооружению потолка – можно работать одному.

Как сделать несколько уровней

Многоуровневые потолки могут иметь самую разную конфигурацию. Сначала делают каркас под первый уровень, затем на нем закрепляют второй короб. В целом последовательность действий сохраняется, как и при формировании обычного потолка. При этом добавляется дополнительная боковая плоскость, её зашивают последней.
