Не горит плафон освещения салона ВАЗ 2110 — как поменять лампочку

Во время движения фонарем освещения салона, конечно, никто не пользуется, но на стоянке в темное время суток без него не обойтись. В этой статье мы разберем схему подключения плафона освещения салона на ВАЗ 2110, а также научимся менять в нем лампочку.

Какие лампы стоят

Подсветка салона на ВАЗ 2110 осуществляется потолочным плафоном, в котором используется лампа накаливания C5W (АС12-5-1) мощностью 5 Вт.

Лампа, используемая в основном салонном светильнике

На некоторых модификациях автомобилей ВАЗ устанавливается так называемый штурманский светильник (фонарь индивидуального освещения). Включается он отдельным выключателем и независимо от основного потолочного светильника.

Штурманскй светильник автомобиля ВАЗ

Если он у нас есть, то для него потребуется лампа T4W (А12-4-1) мощностью 4 Вт.

Лампа фонаря индивидуального освещения

Полезно! Выяснить, какие лампы стоят в других световых приборах ВАЗ 2110, можно в статье «Какие лампочки стоят в фарах ВАЗ 2110 и что лучше выбрать».

Как заменить лампочку своими руками

С типом лампочек для освещения салона мы разобрались, теперь попробуем заменить их своими руками, не обращаясь к специалисту. Чтобы разобрать внутрисалонный светильник, ничего не сломав, нужно хотя бы примерно знать его устройство.

Итак, конструктивно салонный осветитель состоит из корпуса и плафона из органического стекла. Плафон сделан подвижным – он может качаться по вертикали для переключения режимов, ось качания расположена в центре.

В обоих положениях плафон, одновременно исполняющий роль переключателя, фиксируется, обеспечивая два режима работы светильника:

1. Свет горит всегда.
2. Свет горит при открывании любой из дверей.

Конструкция фонаря ВАЗ 2110

На фото выше цифрами обозначены:

Два отлива на стекле, которые и являются осью качания, – единственный фиксатор, не дающий плафону выпасть из корпуса фонаря. Таким образом, чтобы снять плафон, достаточно вставить между ним и корпусом отвертку и отжать корпус наружу, освобождая отлив. Отвертку будем вставлять, конечно, рядом с отливом на плафоне.

Полезно! Отогнуть край корпуса можно и без помощи отвертки, просто пальцем. Это проще и безопаснее для стекла плафона.

Отжимаем, выталкивая эту сторону плафона наружу, выводим из зацепления второй фиксатор и снимаем стекло.

Снятие плафона с фонаря освещения салона ВАЗ 2110

Под плафоном наблюдаем лампочку, зажатую в пружинные скобы-контакты.

Фонарь со снятым плафоном

Отжимаем лампочку в сторону одного из контактов и вытаскиваем.

Снятие лампочки

На место сгоревшей устанавливаем новую и защелкиваем плафон на место. Для этого заводим один из фиксаторов, прижимаем вторую сторону плафона, слегка отогнув стенку корпуса ногтем.

Более детально посмотреть процесс замены лампочки в фонаре подсветки салона ВАЗ 2110 можно на видео, представленном ниже.

Замена лампы в салонном фонаре ВАЗ 2110

Как уже отмечалось, в некоторых модификациях автомобилей в дополнение к потолочному светильнику устанавливается фонарь индивидуальной подсветки, расположенный между водителем и пассажиром. Как заменить в нем лампочку, можно посмотреть на видео, приведенном ниже.

Замена лампочки в фонаре индивидуальной подсветки ВАЗ 2110

Схема подключения и расположение предохранителей

Редко, но случается, что замена лампочки не приводит к желаемому результату: фонарь все равно не горит или не работает (неправильно работает) один из режимов. Проблем, вызвавших неисправность, немного, и практически все их можно устранить своими силами. Для начала взглянем на электрическую схему подключения внутрисалонного светильника к бортовой сети.

Схема питания салонного светильника

Схема довольно простая. Напряжение положительной полярности через предохранитель в монтажном блоке поступает на фонарь и присутствует на лампочке постоянно. В левом по схеме положении встроенного в плафон переключателя второй вывод лампы замыкается на кузов (минус питания), и фонарь горит постоянно.

Если перевести переключатель в положение, указанное на схеме, то второй вывод лампы соединяется с концевыми выключателями, расположенными в стойках всех четырех дверей. Эти концевики соединены параллельно, а второй вывод каждого из них подключен к кузову. При открытии любой из дверей соответствующий концевик срабатывает и соединяет лампу с кузовом – свет в салоне загорается.

Теперь несколько слов о предохранителе, питающем подсветку салона. Находится он в монтажном блоке, который в свою очередь расположен под приборной панелью слева от водителя.

Место расположения блока предохранителей

За освещение салона отвечает предохранитель F17 номиналом 7.5 А. Посмотреть его местоположение можно на фото ниже.

Нумерация и место расположения предохранителей в монтажном блоке ВАЗ 2110

Вот мы и научились самостоятельно менять лампочки в салонных светильниках автомобиля ВАЗ 2110. Дело настолько простое, что обращаться к специалисту из-за такой мелочи бессмысленно.

Источник

Меняем сами потолок ваз 2110

Годы эксплуатации машины сказываются на ней: обивка потолка темнеет и тускнеет, внешний вид салона тоже не восхищает. В некоторых случаях спасает химчистка, но когда моющие средства не помогают — пора действовать решительно и радикально.

Ваз 2110 обшивка потолка

Как снять обшивку потолка на ваз 2110, не вынимая лобовое стекло?

• Снимаем солнцезащитные козырьки в салоне, потом зеркало заднего обзора, поручни потолка, центральный и передний фонари освещения салона, и датчик температуры;

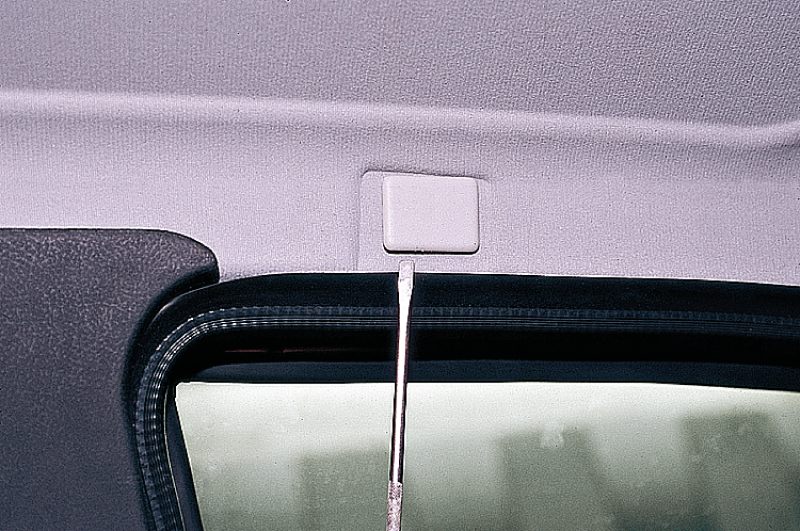

• Вынимаем обе заглушки, над дверью со стороны водителя;

Заглушка над дверью со стороны водителя

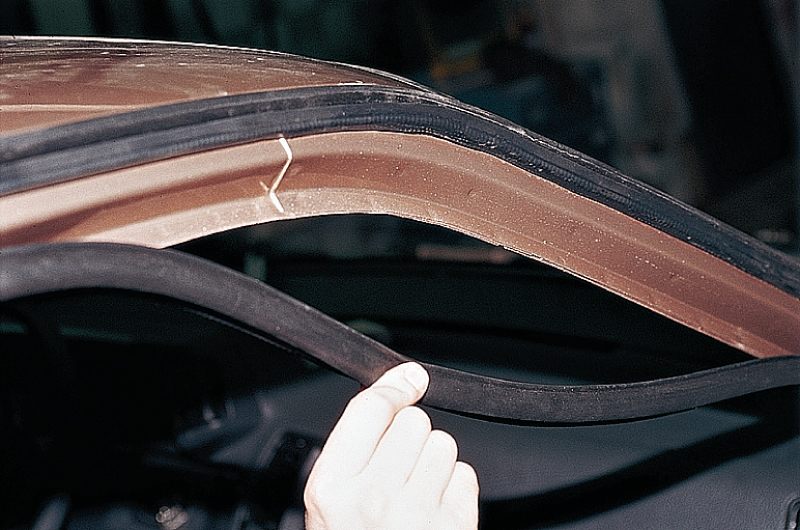

• Снимаем уплотнительную резину с проемов дверей;

Снимаем уплотнительную резину

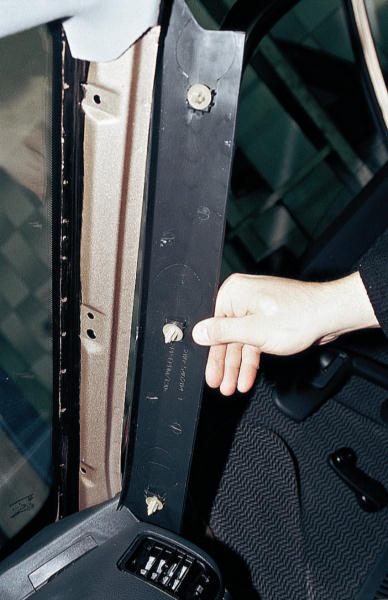

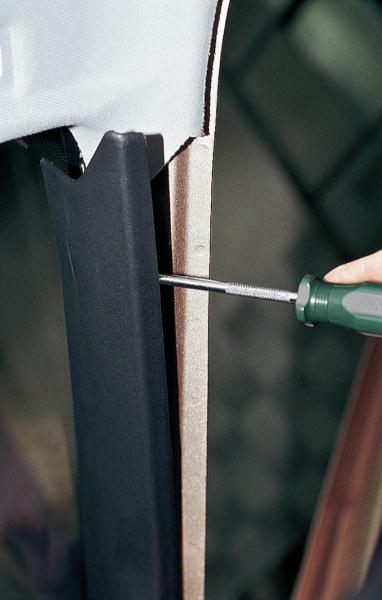

• Затем отверткой поддеваем накладки на передних стойках и снимаем их;

Отверткой поддеваем накладки на передних стойках

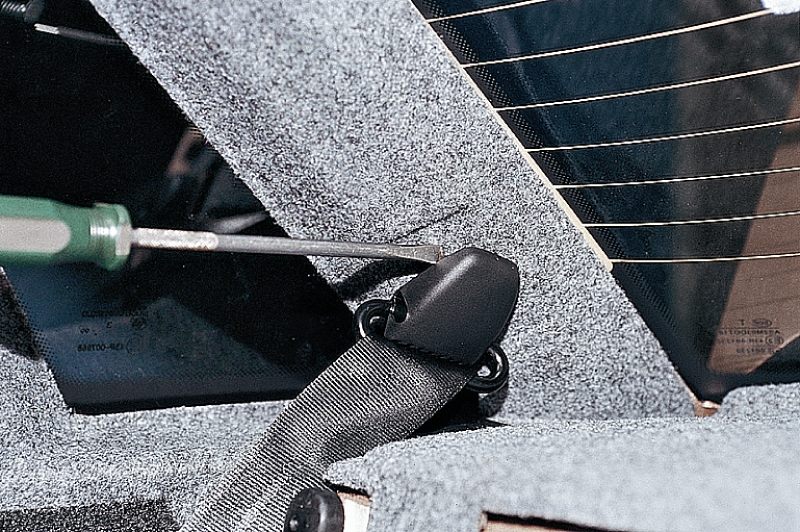

• Снимаем заглушки с верхних креплений ремней безопасности задних сидений;

Снимаем заглушки ремней безопасности

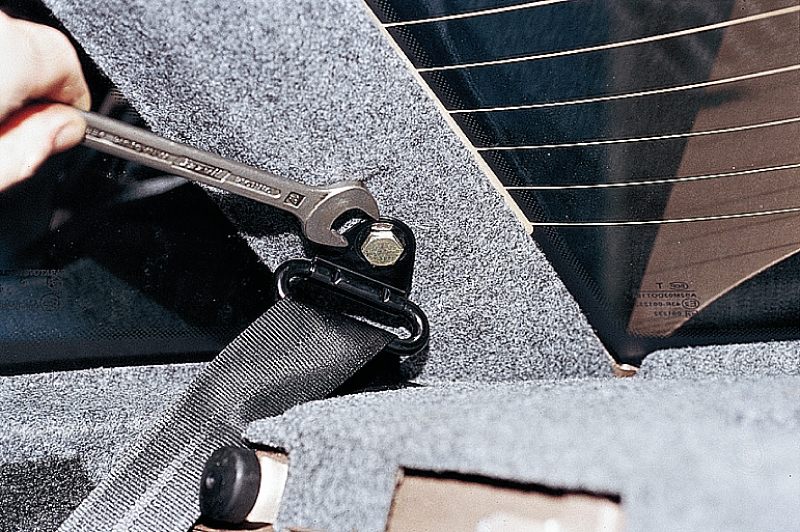

• При помощи ключа на 17 выкручиваем болты крепящие ремни к задним стойкам;

Выкручиваем болты ключом на 17

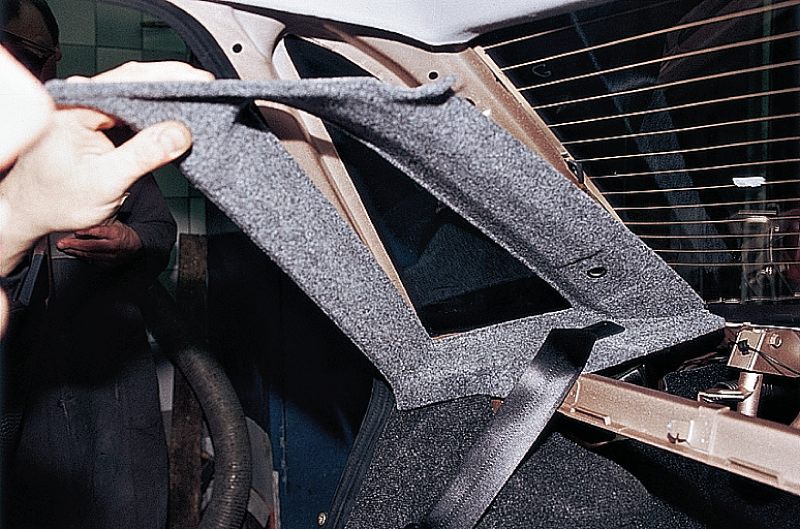

• Снимаем накладки с задних стоек, поддев их отверткой;

Снимаем накладки с задних стоек

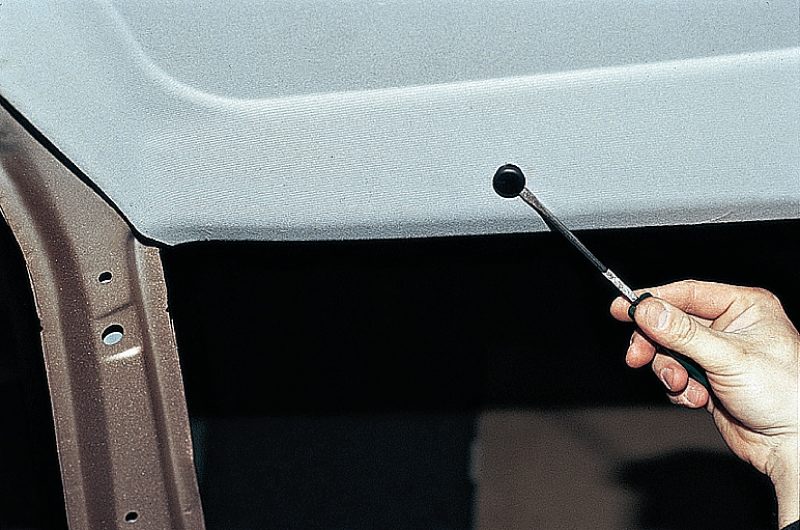

• Отверткой поддеваем фиксаторы заднего крепления обивки потолка;

Поддеваем фиксатор крепления потолочной обивки

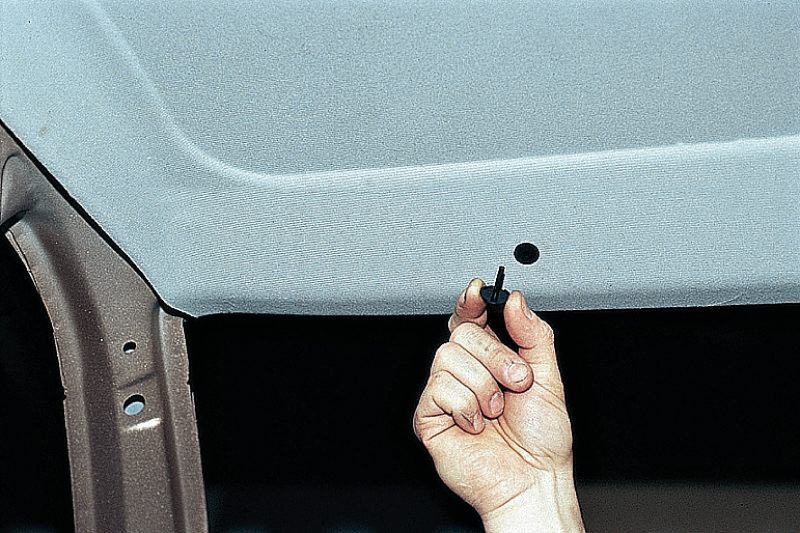

• При помощи той же отвертки, вынимаем держатели обивки;

Теперь вынимаем держатели обивки при помощи отвертки

• Выводим края обивки из-под верхних накладок на центральных стойках и снимаем саму обивку;

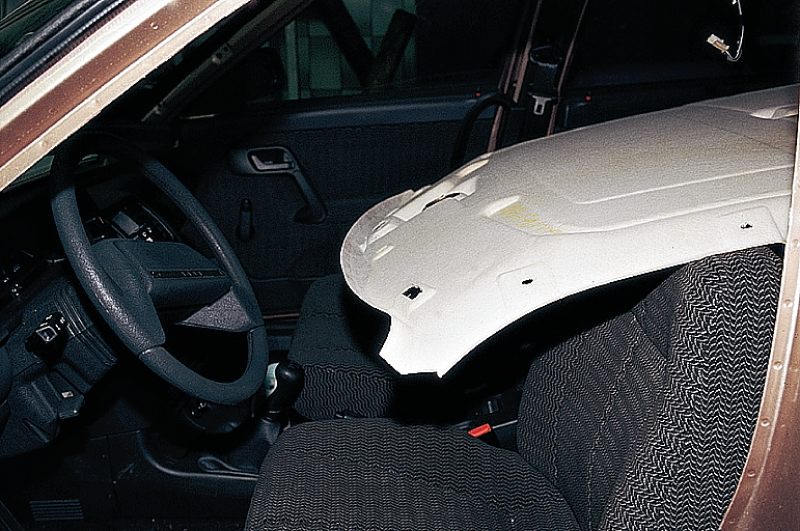

• Опускаем спинки обоих передних сидений, и вытягиваем обивку через открытую заднюю дверь.

Снятие потолка ваз 2110 завершено. Как видите вынимать лобовое стекло при этом совсем не обязательно!

Вот так вынимается обшивка потолка ваз 2110

Перетяжка потолка ваз 2110

Потолок автомобиля состоит из стекломатериала, напыленного на матрицу с применением эпоксидной смолы. Сейчас таким способом изготавливают ванны и другие изделия. На матрицу нужной формы напыляется стекломатериал, затем он затвердевает и получается готовое изделие.

Обивка потолка ваз 2110 в содранном виде

• Полностью сдираем велюр и поролон, уничтоженный временем и химией;
• Затем, зачищаем от клея, при помощи шероховатой губки с растворителем;
• Очищаем поверхность матрицы с помощью наждачной бумаги (нулевки). Таким образом исключаем неровности поверхности и создаем небольшую шероховатость, для лучшего прилипания клея;

Очищенная потолочная поверхность

• Ткань клеим на матрицу, при помощи 88-го клея;

На фото вы видите обивочную ткань

Выбор качества ткани и расцветки — ваше личное дело, сейчас в продаже большой выбор различных вариантов. Главное тут качество и цена.
В нашем случае это черная ткань с зернистой структурой. На ней не остается отпечатков от пальцев рук, она легко очищается и практически не пачкается.

По сути, перетяжка потолка своими руками-это оклейка. Ваша задача не снять, а правильно наклеить обивочную ткань, избегая неровностей и складок .
Клеить рекомендуется вдвоем, для более качественного эффекта:

• Нанесите в центре потолка тонкую полоску клея сантиметров 10, потом приложите центральную часть ткани к поверхности потолка;

Наносим тонкую полоску клея

• Постепенно проклеивайте каждую сторону от центра потолка тем же способом, смазывая их клеем по 10см. Задача помощника равномерно натягивать ткань на себя от приклеенного центра, а вы, в это время, разглаживаете ткань от центра к краям.

Рекомендуется использовать при этом целлофановые или хлопчатобумажные рукавицы (белые), если цвет ткани светлый, иначе могут остаться темные пятна.

• Оклеивание каждой стороны производим по очереди, внимательно следим за изгибами и углублениями, важно чтобы материал в этих местах был наклеен максимально хорошо;
• Заворачиваем края ткани и приклеиваем их, а лишнее обрезаем при необходимости;
• Аккуратно проделываем отверстия под крепления, и приступаем к установке потолка на место;

Потолок на месте

Вот он результат

Результат, вы прекрасно видите на фото, по-моему, ничуть не хуже чем было. Новый потолок гораздо лучше и свежее прежнего.
Теперь вы знаете, как снять потолок на ваз 2110 самостоятельно.
Если вам не совсем понятна наша инструкция, вы всегда можете набрать в поиске:снятие обшивки потолка ваз 2110 видео.

Источник

Как снять обшивку потолка на ВАЗ 2110, 2111, 2112

По мере эксплуатации автомобиля изнашиваются не только различные узлы и агрегаты, но и салон. Пластик выгорает на солнце и начинает скрипеть на неровностях, нарядное покрытие облезает с ручек открывания дверей, сиденья проминаются, а их обивка – рвется и засаливается (при отсутствии чехлов). А если внутри машины регулярно курить, то весь салон пропахивается табачным дымом, а на потолке проступают отвратительные разводы.

Если говорить о загрязненном потолке, то его можно спасти при помощи химчистки или попросту заменить на новый. Однако, так или иначе, его сначала надо снять. Как это делается на примере «ВАЗ-2110″, читайте ниже.

Инструменты и материалы

Понадобятся следующие вещи:

• Гаечный ключ на 17;
• Плоская и крестовая отвертки;
• Новая потолочная панель (артикул 2110-5702012-10, около 1500 – 2000 руб.), если планируется замена.

Технология снятие обшивки потолка ваз 2110

1) Снимите клеммы АКБ.

2) Первым делом демонтируются солнцезащитные козырьки, для чего понадобится отверткой отвернуть 6 болтов (по 3 на каждый козырек).

3) Далее идет черед поручней над дверями для пассажиров, каждый из которых прикручен 2 саморезами. Вместе с ними снимите и 2 заглушки, которые стоят вместо поручня у водителя.

4) Демонтируйте плафон. Сначала плоской отверткой подденьте его рассеиватель, а потом крестовой отверните 4 болта крепления. Колодку с проводами отсоедините.

5) Дальше требуется снять уплотнители дверных проемов. Они приклеены, так что при демонтаже постарайтесь действовать аккуратно, чтобы не порвать их, иначе придется покупать новые. Также целесообразно подписать уплотнители, от каких они дверей, чтобы не путаться во время сборки.

6) Пришел черед накладок из пластмассы на передних стойках. Подденьте их плоской отверткой, стараясь при этом не повредить, и отжимайте от стойки, чтобы накладки отсоединились.

7) Переходим к задним стойкам. Вооружившись ключом на 17, открутите болты, фиксирующие петли ремней безопасности задних пассажиров.

8) Далее демонтируйте накладки на задних стойках тем же способом, как в п.6.

9) Теперь обивка держится лишь на пластмассовых фиксаторах по периметру. Аккуратно отщелкните их все посредством отвертки.

10) Наступает самый сложный этап – вытаскивание снятой обивки. Если у вас хэтчбэк («ВАЗ-2112″) или универсал («2111″), это можно сделать через багажник. На седане придется сложить передние сиденья (или даже снять их), и потом, немного изогнув обивку, вытащить ее либо через одну из задних, либо через переднюю правую дверь.

Итак, когда обивка демонтирована, есть 3 варианта действий. Можно попробовать вернуть ей надлежащий вид с помощью химчистки, просто заменить ее на новую деталь или обтянуть потолок машины по своему вкусу другим материалом. Что выбрать – решать вам.
