Реечный потолок узлы dwg

Скачать узлы в Автокаде (формат *.dwg)

• Главная
• Уроки AutoCAD
• Скачать узлы в Автокаде (формат *.dwg)

Уроки AutoCAD

Здесь представлена готовая коллекция, которая содержит чертежи узлов в Автокаде.

Автокад. Узлы. Скачать готовый набор

Скачать узлы в Автокаде можно здесь. Набор «Конструктивные узлы DWG» содержит:

1) Узлы монтажные. Рабочие чертежи сборных железобетонных конструкций одноэтажных производственных зданий.

2) Альбом конструктивных решений:

-устройство совмещенных кровель, узлы кровли Автокад;

— узлы стен Автокад;

— звукоизоляция перегородок, перекрытия;

— устройство гидро-, теплоизоляции и дренажа подземных частей здания;

— устройство спортивных площадок и полей;

— благоустройство территории, дренаж.

3) Узлы и детали покрытий жилых зданий.

4) Узлы ROCKWOOL.

P.S. Дополнительный ресурс содержит CAD-чертежи и доступен под скачивание: http://www.rockwool.ru

бесплатный онлайн-курс от Алексея Меркулова

Источник

DWG узлы

Узел I

Узел II

Узел III

Узел IV

Узел V

Узел VI

Узел VII

Узел VIII

Узел IX

Узел X

Узел XI

Узел XII

Узел XIII

Узел XIV

Детали

Деталь Д-1(м 1к1)
Деталь Д-2(м 1к4)
Деталь Д-3(м 1к2)
Деталь Д-4(м 1к4)
Деталь Д-5(м 1к1)
Деталь Д-6(б-м)
Деталь Д-7(м 1к1)
Колонна Ф-1(м 1к10)

Узел I

Узел II

Узел III

Узел IV

Узел V

Узел VI

Узел VII

Узел VIII

Узел IX

Узел X

Узел XI

Узел XII

Узел XIII

Узел XIV

Узел XV

Узел XVI

Узел XVII

Детали

Узел крепления облицовки фасада из кирпича к стене из газобетонных блоков. Многоэтажное строительство
DWG | PDF

Узел крепления перегородки к элементам каркаса
DWG | PDF

Узел крепления перегородки к элементам каркаса (решение №2)
DWG | PDF

Решение по защите оконного блока от продувания
DWG | PDF

Решение по устройству стен из автоклавного газобетона для бани
DWG | PDF

Устройство антисейсмического пояса в уровне мансардного этажа
DWG | PDF

Узел крепления облицовки фасада из кирпича к стене из газобетонных блоков при помощи стеклопластиковых гибких связей
DWG | PDF

Узел крепления облицовки фасада из кирпича к стене из газобетонных блоков при помощи Z-анкера
DWG | PDF

Узел крепления облицовки фасада из кирпича к стене из газобетонных блоков при помощи перфоленты
DWG | PDF

Узел привязки ненесущих перегородок к несущим стенам
DWG | PDF

Источник

Подвесной потолок узлы

Даны деталировочные чертежи устройства подвесного потолка с утеплением isover. Данные узлы прописаны.
4. Чертежи
4.1 подвесные потолки прямолинейного очертания
4.1.1 одноуровневый потолок на прямом подвесе
4.1.2 одноуровневый потолок с использованием основного несущего профиля
4.1.3 двухуровневый потолок
4.2 подвесные потолки криволинейного очертания
4.3 подвесные потолки сложной конфигурации.
размещение различного оборудования в конструкциях потолка

Состав: Чертежи (узлы) подвесного потолка: подвесные потолки прямолинейного очертания, подвесные потолки криволинейного очертания и др.

Софт: AutoCAD 2010

Дата: 2014-07-01

Просмотры: 11 359

202 Добавить в избранное

Еще чертежи и проекты по этой теме:

Софт: AutoCAD 10

Состав: СБ ВО ППР

Софт: AutoCAD 2007

Состав: Узлы, Конструкция потолка, Разрезы, Конструкция крепления противодымной шторы (6 листов)

Софт: КОМПАС-3D 13 sp1

Состав: 3D Сборка

Софт: AutoCAD 2013

Состав: Схема расположения элементов кровли, схема расположения элементов чердачного перекрытия, узел крепления подвесного потолка, пояснительная записка

Источник

DWG узлы

Узел I

Узел II

Узел III

Узел IV

Узел V

Узел VI

Узел VII

Узел VIII

Узел IX

Узел X

Узел XI

Узел XII

Узел XIII

Узел XIV

Детали

Деталь Д-1(м 1к1)
Деталь Д-2(м 1к4)
Деталь Д-3(м 1к2)
Деталь Д-4(м 1к4)
Деталь Д-5(м 1к1)
Деталь Д-6(б-м)
Деталь Д-7(м 1к1)
Колонна Ф-1(м 1к10)

Узел I

Узел II

Узел III

Узел IV

Узел V

Узел VI

Узел VII

Узел VIII

Узел IX

Узел X

Узел XI

Узел XII

Узел XIII

Узел XIV

Узел XV

Узел XVI

Узел XVII

Детали

Узел крепления облицовки фасада из кирпича к стене из газобетонных блоков. Многоэтажное строительство
DWG | PDF

Узел крепления перегородки к элементам каркаса
DWG | PDF

Узел крепления перегородки к элементам каркаса (решение №2)
DWG | PDF

Решение по защите оконного блока от продувания
DWG | PDF

Решение по устройству стен из автоклавного газобетона для бани
DWG | PDF

Устройство антисейсмического пояса в уровне мансардного этажа
DWG | PDF

Узел крепления облицовки фасада из кирпича к стене из газобетонных блоков при помощи стеклопластиковых гибких связей
DWG | PDF

Узел крепления облицовки фасада из кирпича к стене из газобетонных блоков при помощи Z-анкера
DWG | PDF

Узел крепления облицовки фасада из кирпича к стене из газобетонных блоков при помощи перфоленты
DWG | PDF

Узел привязки ненесущих перегородок к несущим стенам
DWG | PDF

Источник

На чертеже следующие узлы:

Размеры потолка: как рассчитать самостоятельно?

Устанавливая потолок Армстронг размер играет основополагающую роль. Вам нужно будет рассчитать:

1. Точное количество плит, которые обязательно потребуются для установки.
2. Количество направляющих профилей. Чтобы не покупать лишнее и вместе с тем не бежать в магазин за «добавкой».
3. Длину канта.
4. Количество дюбелей, подвесов.

Сколько плит купить?

Чтобы рассчитать точное количество плит под потолок Армстронг, важно разделить площадь потолка (обозначается буквой S)на площадь 1 плиты. К полученному значению «Знаток потолка» советует прибавить 1-2 плиты для подстраховки

Приведем пример такого расчета. Представим, что у нас небольшая гостиная, в которой одна стена имеет длину 5,6 м, а другая – 3,3 м. Умножив длину на ширину, получим значение 18,48 м2. Площадь одной плиты может быть равна 0,36 м2 (мы умножили 600 мм на 600 мм) или 0,72 м2 при габаритах плитки 600 х 1200 мм. Разделив площадь потолка на площадь одной плиты, получим нужное количество элементов. В нашем случае, это 51 или 26 плит. Прибавляем еще по 2 штуки на всякий случай – для вашего потолка площадью 18,48 м2 рекомендуется приобрести 53 плитки Армстронг размером 600 х 600 мм или 28 плит 600 х 1200 мм.

Как рассчитать направляющие?

Далее вы в обязательном порядке столкнетесь с еще одной задачей – подсчетом количества направляющих. Для этого нужно знать их длину и коэффициент.

• Длинная направляющая – 3,66 м, коэффициент 0,8.
• Короткая направляющая – 1,22 м, коэффициент 1,55.

Площадь Sвы умножаете на коэффициент, после чего делите на длину самого профиля. Без специального коэффициента расчет направляющих для Армстронг потолка превращается в архисложную задачу.

А вот и живой пример. Как вы помните, площадь нашего потолка составляет 18,48 м2. Умножаем это значение на 0,8 и делим на 3,66. Цифра 4 – это и есть необходимое количество длинных профилей.

Ситуация с короткими направляющими следующая. 18,48 х 1,55 : 1,22 =24 коротких профиля.

О расчете крепежных элементов

Рассчитать, сколько пристеночного канта потребуется, очень легко. Он имеет длину 3,05 метра. Зная периметр комнаты, несложно высчитать необходимое количество единиц.

Количество дюбелей и подвесов, которые вам потребуются для дополнительной и надежной фиксации, также несложно подсчитать. Однако здесь учитывается совершенно другой коэффициент 0,7. Снова умножьте площадь комнаты на 0,7 – вы получите необходимое количество элементов.

Потолочный материал в виде плит Армстронг пользуется немалой популярностью и сегодня, несмотря на многолетнее существование. Он обладает отменным качеством и отлично выглядит даже спустя годы эксплуатации. Сегодня с помощью Armstrong оборудуются потолки в общественных учреждениях, школах и спортивных залах и даже бассейнах

Чтобы установка была выполнена правильно и не принесла дополнительных проблем, важно заранее определиться с нужным количеством расходного материала. Теперь вы знаете, как сделать это правильно

Несомненные достоинства байкал Armstrong

Основными преимуществами подвесных потолков данного типа считаются следующие характеристики:

• достаточно широкий выбор форм и цветов наряду с простотой установки. Поверхность плит на стадии производства окрашивается или облицовывается стеклотканью, усиливающей водоотталкивающие свойства материала;
• широкая функциональность;
• эстетичность. Наличие разных декоративных кромок и линий позволяет решать самые сложные дизайнерские задачи, совмещая покрытие с интересными светильниками, которые используются для потолков типа Армстронг.

Стоимость

Широкий ассортимент отделочных материалов Армстронг позволит любому покупателю выбрать оптимальный вариант для оформления потолочного пространства. Это же относится к плитам Байкал. Цена на них может составлять 60 рублей или 150 рублей за один элемент размерами 60х60 см. Самый дешевый вариант – плитки Gala Star, стоимость которых начинается от 30 рублей. Здесь можно посмотреть расчет потолок Армстронг.

При помощи плит Байкал можно качественно и недорого выполнить отделку потолков в любом помещении. Высокие физические характеристики, функциональность изделий делают материал востребованным и популярным.

Подвесной потолок Армстронг: расчёт комплектующих

Расчет потолка Армстронг такая же необходимая вещь, как наличие самих комплектующих, инструмента и рабочих рук. И расчёт этот не так уж и сложен, как это может показаться на первый взгляд.

Расчет можно поручить:

• Исполнителям предстоящего монтажа;
• Поставщикам подвесных потолков.

Есть ещё один вариант — онлайн расчёт на сайте компании (онлайн калькулятор).

Величины для просчета

Поставщики подвесных потолков, равно, как и онлайн калькулятор, используя определённые формулы, дают весьма приблизительный расчет, определяющий расход материала, которые предстоит использовать, потому, что учитывают всего-то три величины.

1. Площадь в м2;
2. Размер плит;
3. Периметр в п.м.

Эти приблизительные цифры едва ли устроят потребителя. Правильные же расчеты помогают свести погрешность к минимуму.

Дело в том, что данные расчёты они ещё и должны делать потому, что сталкиваются с этим не в теории, а в практике, учитывая многие нюансы на месте. Под нюансами, в данном случае, подразумеваются перегородки, колонны, балки, и т.д. Впрочем, сколько людей – столько мнений. Принимать своё решение, в любом случае, только Вам!

Армстронг-крепеж

Традиционно потолки подвесные типа Армстронг имеют разборно-обратимое крепление. Тот пруток подвеса, который ровный, завинчивается в специальный крепежный узел, состоящий из самого обычного дюбеля для самореза или металлической цанги (если речь идет об усиленном типе потолочного каркаса). А на пруток-крючок надевается профиль. Далее регулируется высота подвеса, как было описано выше (с помощью «бабочки», по туго натянутому шнуру).

Чтобы действовать в межпотолочном пространстве, любую из плит приподнимают и сдвигают. А по окончании работ возвращают ее на место.

Крепежно-подвесные узлы необходимы для усиленных армстронг-потолков, а так же в местах размещения светильников и/или вентиляционного оборудования.

Виды и формы потолков

Компания Armstrong первой стала применять и различные материалы для изготовления модулей. Состав потолочной конструкции Армстронг может быть любым, в зависимости от пожеланий заказчиков.

Чаще всего в состав входят:

1. минеральное волокно;
2. поликарбонат;
3. базальтовое волокно;
4. сталь;
5. дерево;
6. алюминий и другие.

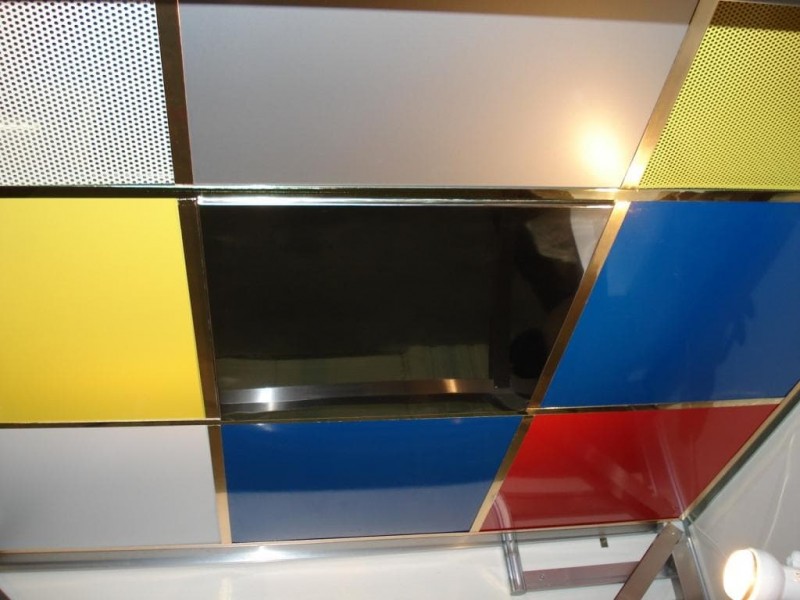

Текстура потолочной системы Армстронг также отличается многообразием, и может быть:

1. с тиснением;
2. с перфорацией;
3. объединенная общим геометрическим рисунком;
4. с добавлением декоративных элементов.

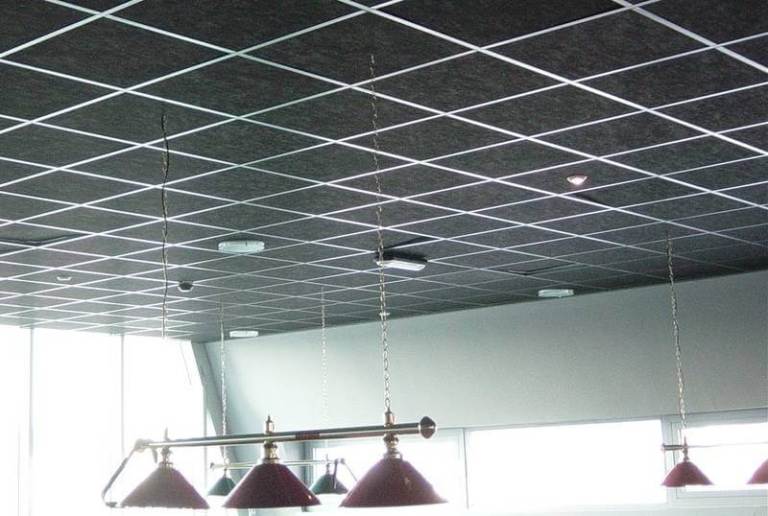

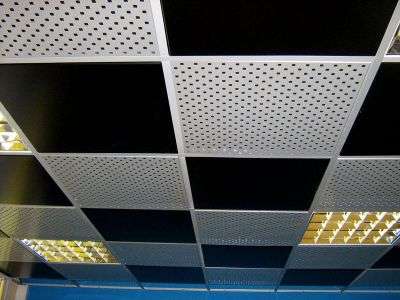

Перфорированные модули потолка Армстронг белого и черного цветов

Столь широкий ассортимент и богатая цветовая гамма обеспечивают уникальные возможности в создании эксклюзивных интерьеров и неповторимых потолков.

Размер потолочной системы Армстронг также может быть любым:

1. от 1,5 м2 (размер идеально подходит для коридора и подсобного помещения);
2. и до 1000 м2 (размер идеально подходит для торговых залов, зон ожидания в аэропорту или на вокзале).

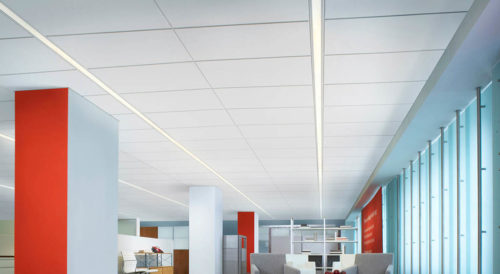

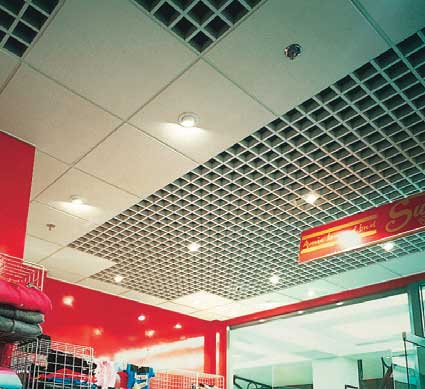

Система Армстронг в торговом центре

С помощью данной системы декорирования потолков можно создавать:

1. ровные поверхности;
2. трехмерные конструкции;
3. цветовые панно;
4. многоуровневые композиции

в жилых или общественных помещениях, в офисных и на производственных объектах. Это могут быть конструкции со скрытой или видимой системой подвеса, а также со встроенными вентканалами, осветительными приборами, звуковой и видеоаппаратурой и т.п.

Модули

Основу потолочных систем Армстронг составляют минерало-волокнистые плиты, именуемые модулями.

Они выпускаются двух типоразмеров:

1. 600х600мм (квадраты);
2. 600х1200мм (прямоугольники).

Чертеж потолка армстронг с модулями 600х600мм

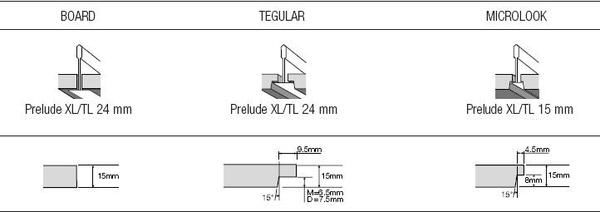

Модули также принято различать и по форме кромок.

На сегодняшний день на российском рынке представлены 3 вида:

1. Board – модули с ровными краями, предназначенные для монтажа на установочные планки (заподлицо);
2. Tegular – модули с широкой ступенькой под планку шириной 24 мм;
3. MicroLook – модули с узкой ступенькой для подвесных систем шириной 15 мм.

Технические характеристики потолка армстронг с разной формой кромок модулей

Подвесная система

Чтобы модули были надежно закреплены над головой, и предназначена подвесная система, монтируемая в подпотолочном пространстве.

Она производится из металлических элементов и в ее состав входят:

1. Несущий профиль;
2. Поперечный профиль;
3. Угловой профиль;
4. Проволочные регулируемые подвесы.

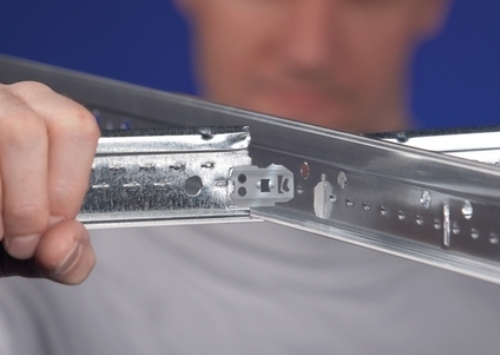

Соединение профилей в единую конструкцию с помощью технических прорезей

Монтаж каркаса потолка

Установка потолков армстронг начинается с монтажа периметра. СНиП рекомендуют для отбивки высоты периметра использовать лазерный или пузырьковый уровень длиной не менее 1 м, но на практике часто высоту периметра отбивают от обратного: проверяют горизонтальность пола (халтурщики зачастую обходятся и без этого, и ничего, работу сдают), в углах делают отметки высоты и втроем намеленным шнуром отбивают контур. Быстро, просто и сердито.

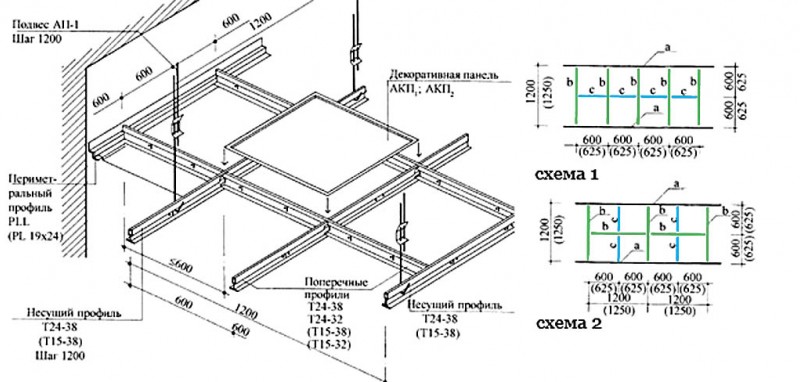

Схема сборки потолка армстронг (увеличение – по клику)

Далее обрезают в размер стеновой профиль и крепят к кирпичным и бетонным стенам саморезами в дюбелях. Если стены обшиты деревом, особых тяжестей в потолке не будет, а растровых светильников не более 1 на 5 кв. м, то периметр можно крепить гвоздями: основную нагрузку несут подвесы. На подвесах халтурить настоятельно не рекомендуется: дюбели брать пропиленовые или вместо дюбелей ставить металлические цанги.

После разметки со сверловкой отверстий в потолке обрезают в размер несущие профили, соединяют на полу в планки требуемой длины и укладывают в периметр. Затем раздвигают по длине, устанавливают подвесы и каждую несущую планку выравнивают по провисанию по туго натянутому шнуру.

Следующий этап – монтаж продольных и поперечных связей. В основном используются две схемы монтажа: параллельная и крестовая, см. рис; продольные связи выделены зеленым. По расходу материала они равноценны. Крестовая схема несколько более трудоемка, но прочнее, поэтому используется для мест, где будут проложены коммуникации или для дополнительно утепленных потолков. Разумеется, перед монтажом каркаса неполные профили обрезаются в размер.

Размеры и разновидности

Если говорить о потолке Армстронг, размеры плитки стандартные – в продаже есть прямоугольные изделия размером 61х121,9 см и квадратные элементы с габаритами 61х61 см. Толщина зависит от материала и бывает от 8 до 25 мм. Вес одного изделия колеблется в пределах 2,7-8 кг/м² и зависит от материала, из которого выполнено изделие.

Плитка потолочная 600х600 Армстронг пользуется наибольшей популярностью, потому что изделия прямоугольной формы более хрупкие из-за увеличенных размеров.

Панели продаются в заводской упаковке. Обычно в одной пачке находится 8-11 штук. В зависимости от материалов, используемых для производства панелей, существуют следующие виды плит для потолков Армстронг:

1. Изделия из гипсокартона используются для отделки потолочной поверхности в помещениях хозяйственного назначения (подсобках и бытовых комнатах). Они подходят для комнат большой площади, потому что стоят недорого. Однако эти изделия не применяют в местах с повышенной влажностью.
2. Панели из минеральной ваты отличаются высокими тепло- и звукоизоляционными характеристиками. Именно поэтому такие изделия часто применяют для отделки потолков концертных залов, гостиниц, библиотек и развлекательных центров.
3. Плитки из алюминия довольно легкие, практичные и влагостойкие, потому их используют для монтажа в бассейнах, ванных комнатах и санузлах. Эти изделия отличаются красотой, прочностью и внушительным сроком службы. Но недостатком является высокая цена материала.

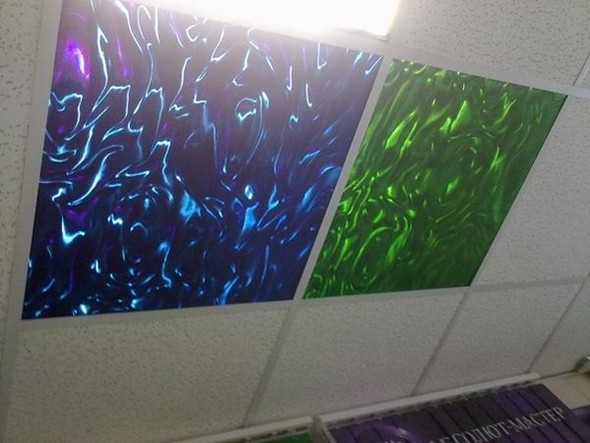

4. Стеклянные плитки позволяют воплотить в жизнь различные задумки дизайнеров. Они бывают глянцевые, матовые, белые, цветные, мозаичные, разноцветные и однотонные. Эти изделия подходят для монтажа на потолки как в жилых комнатах, так и в развлекательных центрах, гостиницах, кинотеатрах, офисах, торговых и других общественных заведениях.
5. Пластиковые плиты – это вариант недорогой, легкой и практичной отделки потолка. К преимуществам этих покрытий стоит отнести влагостойкость материала и его неподверженность порче плесенью. Минусом считается то, что изделия из пластика поддерживают горение и во время пожара выделяют токсичные вещества. Именно поэтому пластиковую плитку рекомендуют монтировать в нежилых помещениях и не применяют на путях эвакуации.
6. Плиты из ламинированной фанеры подходят для мест с повышенной влажностью. Изделия отличаются долговечностью, практичностью и небольшим весом. Панели можно красить и перекрашивать много раз, что позволит вам обновлять потолочное покрытие по мере необходимости. Изделия из фанеры отличаются экологической чистотой и не выделяют токсичных веществ.
7. Панели из прессованной и обработанной целлюлозы обладают хорошими шумо- и теплоизоляционными характеристиками. Целлюлозные плиты подходят для общественных, жилых и производственных помещений.

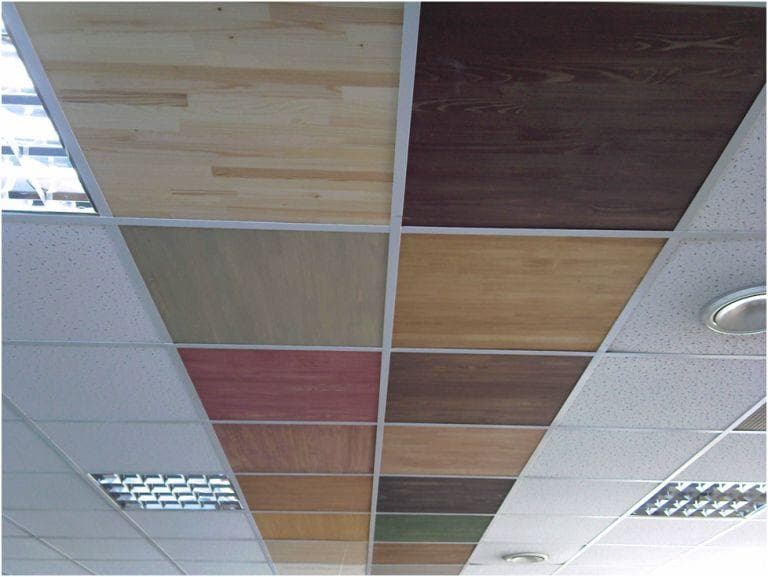

8. Деревянные плиты отличаются эстетической привлекательностью и улучшенными теплоизоляционными качествами. Если изделия обработаны специальными антисептическими пропитками, то их можно использовать в местах с высокой влажностью, потому что они не подвержены плесени и гнили.

Также в продаже есть специальные серии покрытий Армстронг:

Акустические плиты обладают высоким шумопоглощением и используются в гостиницах, кино-концертных залах, библиотеках и других местах, где важно снизить уровень шума. Акустические панели этого производителя имеют названием Сабиа, Оптима и Ультима.

Гигиенические плиты имеют специальное антибактериальное покрытие и влагостойкую поверхность

Материал можно мыть антисептическими растворами, а его поверхность не подвержена порче гнилью и плесенью. Эти панели применяют в медицинских учреждениях и заведениях пищевой промышленности. Они называются Майлар и Биогард.

Влагостойкие покрытия Керамагуард и Ньютон рекомендованы к использованию в местах с повышенной влажностью.

Дизайнерские панели Графис имеют необычную текстуру и расцветку, позволяют создавать в интерьере оригинальные и эксклюзивные потолочные покрытия.

Недостатки плитки для потолка Армстронг

Несмотря на большое количество преимуществ, не стоит забывать и про ряд существенных недостатков, среди которых можно отметить следующие моменты:

• плитку Армстронг можно использовать не под каждый стиль, например, для помещений, выполненных в классическом стиле, лучше всего выбрать матовый натяжной потолок;
• так как такой вариант оформления в жилом помещении будет смотреться довольно просто, рекомендуется отдавать предпочтение оригинальным фактурам;
• если приобретать плитку низкого качества, то через некоторое время она может потерять цвет под воздействием солнечного света, а также начнет крошиться;
• плитку можно довольно легко повредить либо оставить царапину;
• так как для установки плит требуется наличие подвесной конструкции, высота потолков будет уменьшена примерно на 15-20 см.

Так же стоит учитывать, что такой вид отделочного материала не подойдет, если планируется создавать на поверхности потолка криволинейные фигуры.

Виды плит подвесного потолка «Армстронг»

Дизайн плит подвесного потолка армстронг

Не секрет, что любые навесные конструкции могут отличаться по дизайну. Плитки для подвесного потолка армстронг не являются исключением. Для них можно выделить следующие факторы отличий:

1. Цвет, который может быть выбран в любом диапазоне оттенков, от белого до черного.
2. Степень звуко- и теплоизоляции, которая зависит от материала плитки.
3. Фактура – глянцевая, матовая или перфорированная поверхность.
4. Стойкость к возгоранию, указывающая на способность материала противостоять высоким температурам и горению.
5. Уровень влагостойкости, отражающий способность плитки не поддаваться воздействию влаги.

Отдельно стоит сказать об используемых для изготовления плитки материалах. Выбираются они в зависимости от функционального назначения помещения. Ассортимент материалов достаточно велик:

1. Плитка из гипсокартона. Гипсокартонные плиточные изделия идеально подходят для отделки потолка коридоров и подсобных помещений или больших по площади складов. Плюсом этого материала является его доступность и экономия средств за счет небольшой стоимости, а также возможность изготовить покрытие любого размера. Несмотря на достоинства, недостатки все же присутствуют: гипсокартон очень неустойчив к влажности, что ограничивает его использование сухими помещениями с отоплением.
2. Плитка из минеральной ваты. Для концертных залов, студийных помещений и лабораторий предпочитают использовать плитку армстронг, изготовленную из минеральной ваты. Такая плитка хорошо сопротивляется влаге и огню. Также она обладает хорошей звуко- и теплоизоляцией. но при этом имеет значительную толщину в 200 – 250 мм.
3. Алюминий для изготовления плитки. Потолочная плитка из алюминия оправдывает высокую стоимость своей практичностью. Металл не поддается коррозии и не реагирует почти ни на какие внешние факторы. При этом он достаточно прочный и экологически безопасный. Такая плитка хорошо моется любыми средствами, от растворителя до бензина. Алюминий подойдет для потолков в ванной комнате, кухне, а также в барах или ресторанах.
4. Стеклянные потолки. При большом количестве дизайнерских задумок широко используется стекло. Оно может быть однотонными или разноцветным, создающим эффект мозаики, а текстура поверхности – матовой или глянцевой. Оригинальным решением является печать рисунков на стекле. Такой потолок очень хорошо смотрится в кухне или гостиной, а также в развлекательных центрах. С помощью различных эффектов освещения можно создать любую атмосферу.
5. Плитки из пластика. Еще один недорогой способ оборудования помещения подвесным потолком – это плиточные панели армстронг, изготовленные из пластика. На этот материал не влияет ни влага, ни плесень. Единственным минусом является неустойчивость к возгоранию и выделение при горении вредных веществ. По этой причине устанавливают пластиковые плитки преимущественно в нежилых помещениях.
6. Ламинированная фанера. Плиты из ламинированной фанеры довольно легкие, что снижает нагрузку на каркас здания. Такой потолок можно покрасить любым необходимым вам цветом. Если в помещении повышенная влажность, то установка таких плиток наиболее целесообразна, так как фанера устойчива к воздействию влаги. Ламинированные плиты армстронг экологически чистые, что позволяет использовать их в помещениях с пребыванием детей и жилых зданиях.
7. Плитки из макулатуры. Плитки армстронг изготавливают и из макулатуры, так как это очень доступный вариант. Хорошая шумо- и теплоизоляция, экологичность и безопасность прессованной бумаги позволяет облицовывать потолки как в офисных помещениях, так и в зданиях школ и больниц.

Разновидности материалов

Минеральное волокно – недорогое, но не единственное сырье, из которого делают потолки Армстронг, виды плит бывают разными:

1. Гипсокартонные. Материал хорошо подходит для облицовки помещений с нормальным или низким уровнем влажности. Материал не влагостойкий, поэтому применять его в ванных комнатах или кухнях не рекомендуется.
2. Минерально-ватные. Преимущества продукции в ее тепло-, звукозащитных свойствах. Такие потолочные панели Армстронг монтируют в концертных залах, театрах, прочих помещениях, где нужен акустический эффект.
3. Алюминиевые. Прочные и практичные плиты, стойкие к воде, огню. Можно монтировать в помещениях с любым уровнем влажности. Высокая стоимость окупается длительным сроком эксплуатации, отсутствием коррозии и сохранением эстетической привлекательности.
4. Стеклянные. Оригинальный вариант для отделки помещений. Благодаря прочности, стойкости к химическим, температурным, влажностным воздействиям, стекло может использоваться где угодно. Однако хрупкость материала диктует свою область применения. Различается стеклянный потолок типа Армстронг на матовый, глянцевый, цельный, фрагментарный, мозаичный и другие.
5. ПВХ-плиты. Недорогой, практичный материал, подходящий для декора в помещениях любого, в том числе производственного назначения. Пластик – водостойкий, огнестойкий продукт, который хорошо переносит температурные колебания и не подвержен гниению, коррозии. Но есть минус: при сильном нагреве плиты могут оплавиться и выделять в воздух вредные соединения.
6. Из ламинированной фанеры. Очень неплохой вариант для помещений с высокой влажностью. Экологическая чистота продукции дополняется легким весом панелей, практичностью и средним по продолжительности сроком службы. Ламинированная защитная пленка уберегает фрагменты от пыли, порчи, при этом они остаются легкими по весу и простыми в монтаже/демонтаже.
7. Бумажные. Один из самых востребованных материалов для сухих помещений, где требуется высокая звукоизоляция. Прессованная бумага хорошо поглощает шумы, не выделяет и не пропускает тепло, поглощает излишки влаги и отдает водяные пары, если воздух в помещении излишне сух. Бюджетный ценник – дополнительный плюс.
8. Деревянные. Довольно дорогой материал с высокими практическими характеристиками: теплоизоляция, шумоизоляция. Эстетическая привлекательность ламелей также является достоинством. Кроме того, в процессе производства плиты проходят обработку антисептическими и противогрибковыми составами, повышающими стойкость к влаге, горячему воздуху и пару, поэтому деревянные квадраты можно монтировать в бане, сауне и других помещениях с колебаниями температуры, влажности.

Установка потолков армстронг: расчет, крепление, сборка

Потолок не выгорает и не меняет свой цвет с течением времени, не боится ударов и не трескается, легко демонтируется, если необходимо провести дополнительные работы — повторный монтаж не повлияет на качество полотна.

На московском рынке представлены фирмы-производители из Франции, Голландии, Германии, предлагающим расширенный выбор по цвету фактуре и ценам: EXTENZO, NOVELUM, BARRISOL, NEWMAT. Большинство их покупают пленку на одних и тех же предприятиях Европы. Поэтому и держатся в одном ценовом диапазоне — около 30 долл. за 1 м2 вместе с работой. В эту цену не входят возможные дополнительные работы, связанные с наличием труб, установкой светильников, люстр, вентиляции, обработки дополнительных углов, дуги в периметре помещения, переход в другой уровень и т.д. Для заказчика скорее имеет значение квалификация фирмы-установщика. Технические возможности, гамма и фактура натяжных потолков огромны, все зависит от фантазии домовладельца или приглашенного дизайнера. Правильно воплотить их в жизнь вам помогут опытные специалисты.

Что можно отнести к нестандартным материалам?

Нередко плитка для потолка выполняется из стекла. Ее сложнее монтировать, зато можно выполнить самое смелое дизайнерское решение. На плиты из стекла нередко наносится рисунок или фотопечать.

Если использовать такой потолок с подсветкой, может получиться весьма эффектный дизайн. Нередко стеклянная плитка Армстронг используется в гостиных, кухнях, а также развлекательных учреждениях.

Еще одним нестандартным материалом для навесного потолка можно назвать древесину. Такой потолок получится недешевым. Зато на нем могут быть размещены причудливые узоры. Плитка из дерева хорошо обработана, поэтому имеет стойкость к гниению и плесени. Кроме того, у дерева высокие теплоизоляционные показатели.

Не редкость и плитка Армстронг из прессованной бумаги. Для ее изготовления используют обычную макулатуру. Весит такая плита мало, стоит дешево, а звукоизоляционные и теплоизоляционные свойства находятся на высоте. Также целлюлоза — это экологически чистый материал.

Виды плит для потолков Армстронг

В процессе покупки стоит учитывать не только характеристики и размеры плитки подвесного потолка Армстронг, но и виды:

• минерально-органические пластины – бюджетный вариант, отличающийся хрупкостью;
• влагостойкие кассетные потолки – отличный вариант для бань, саун, бассейнов;
• решетчатые панели – цветные модели с уникальным орнаментом;
• подвесные системы марки «Прима»;
• подшивные акустические панели;
• гигиенические потолки с антибактериальным покрытием – используют преимущественно в медицинских учреждениях.

Важно учитывать, что каждый вариант конструкции используют для удовлетворения разных потребностей. При этом технические характеристики во всех случаях будут совершенно разными

Потолок Армстронг — технические характеристики

Как уже сложилось по традиции, первый завезший в страну производитель потолков или другой продукции, становится нарицательным для всех изделий, обладающих похожими свойствами. Это касается и потолков Армстронг, которые сегодня изготавливаются производителями из разных стран Азии, Европы и Америки. Потолок Армстронг можно использовать в любом помещении, относится к подвесным потолкам. Он состоит из сборной конструкции, которая представляет собой представляет собой плиты-модули, произведенные из минерало-волокнистого материала. В большинстве его устанавливают в зданиях общественного назначения, но он хорошо подходит и для оформления частных домов и квартир.

Из одного производителя наименование Армстронг стало нарицательным

В основе потолка лежит минеральное волокно. К нему добавляют различные добавки и связующие компоненты. Это могут быть гипс, глина, крахмал и прочие материалы.

Технические условия Армстронга зависят именно от соотношения этих добавок в готовой продукции. К примеру, потолок, предназначенный для использования в условиях высокой влажности в своем составе содержит большое количество латекса.

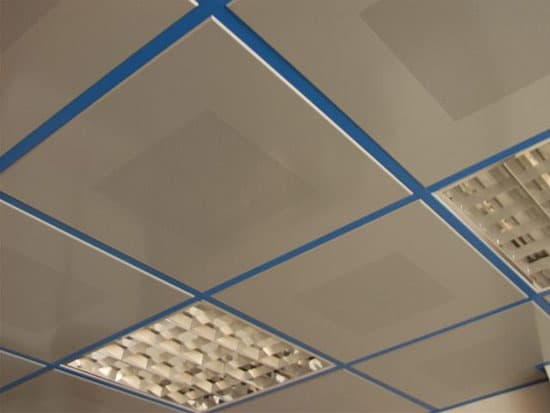

Внешний вид потолка Армстронг

Используемые в производстве материалы

В ходе выбора типа плит следует руководствоваться в первую очередь назначением помещения. Потолочная плитка армстронг представлена в широком ассортименте материалов и самых разных видах дизайна:

Плитка из алюминия отличается своей практичностью. Материал не подвержен коррозии, прочный, экологичный. Поверхность обладает светоотражающей способностью. Такая плитка очень неприхотлива в обслуживании, она хорошо очищается любыми моющими средствами. Алюминий рекомендуется использовать для монтажа потолков в ванных, кухнях, ресторанах.

Потолок Армстронг из алюминия

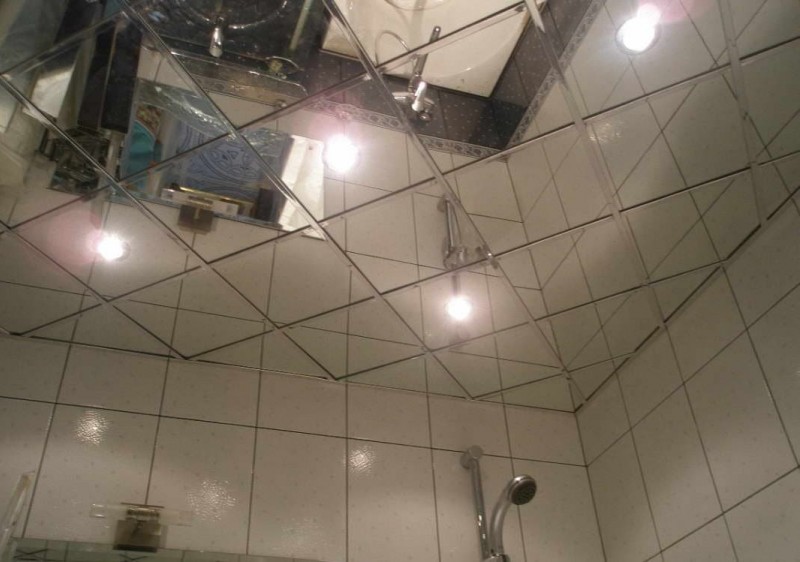

Стеклянный потолок даёт огромные возможности для воплощения дизайнерских задумок. Потолочная поверхность бывает однотонной или разных цветов, фактура поверхности глянцевая либо матовая.

Стеклянный потолок Армстронг

Неординарным решением является фотопечать. При помощи различных осветительных приборов можно добиться неповторимой атмосферы. Такой потолок прекрасно подойдёт для кухни, гостиной, а также развлекательных и торговых центров.

Потолок Армстронг с фотопечатью

Плитка из гипсокартона замечательно подходит для отделки больших площадей, например хранилищ, складов. К преимуществам этого материала, несомненно, относится его доступность, небольшая стоимость, а также возможность изготовления покрытия любого размера.

Однако есть один значительный недостаток: гипсокартон неустойчив к влаге, следовательно, его можно применять только в сухих помещениях с отоплением.

Потолок Армстронг из гипсокартона

Плиточные панели армстронг из пластика – это еще одна возможность недорого оборудовать помещение подвесным потолком. Этот материал не подвержен влиянию сырости и гниения. Единственный минус – горючесть и образование вредных человеку веществ при пожаре.

Потолок Армстронг из пластика

Кассетам из натуральной древесины свойственна отличная теплоизоляция. В ходе производства материал обрабатывают средствами против плесени и гнили, покрывают лаком. Такие потолки пригодны для эксплуатации даже в сауне или бане.

Потолок Армстронг из натуральной древесины

Изготовление плиток из прессованной бумаги очень доступно. Материал отличается хорошей теплоизоляцией, экологичностью и безопасностью. Его без сомнений можно применять при облицовке потолков в офисах, детских садах и школах.

Для плитки из ламинированной фанеры характерна лёгкость, благодаря чему снижается давление на каркас. Богатая цветовая гамма предоставляет возможность выбрать подходящий цвет для любого помещения.

Потолок Армстронг из ламинированной фанеры

Потолочная плитка из каменной ваты содержит связующее вещество, которое обеспечивает её долговечность и прочность. Она хорошо переносит перепады температур, обеспечивает теплоизоляцию, а также ей свойственны неплохие звукопоглощающие характеристики. Материал устойчив к воздействию влаги и огня.

Потолок Армстронг из каменной ваты

Хранение потолочной плитки для армстронга необходимо производить исключительно в вертикальном положении.

Достоинства и особенности

Потолки Армстронг представляют собой сборные системы, состоящие из каркаса и плит, изготовленных из прессованного минерального волокна. Поэтому установка его предельно быстра и легка.

Из общих преимуществ стоит отметить прекрасную влагостойкость, хорошие звукопоглощающие характеристики, пожарную безопасность и легкость в обслуживании. Если рассматривать подробнее, то можно отметить нижеследующее.

За что их стоит выбрать

1. Гибкость и легкий вес подвесного потолка Армстронг.
2. Небольшие, удобные размеры фрагментов.
3. Отсутствие необходимости последующих малярных отделок, потому как материал уже окрашен и готов к применению.
4. Легкость и быстрота монтажа.
5. Прекрасные звукопоглощающие свойства, что дает возможность значительно снизить шум в помещении.
6. Хорошо сохраняют тепло, поэтому теплопотери минимальны.
7. Материал не горюч, что снижает риск возгорания во много раз.
8. Возможность проводки инженерных систем.
9. Нет необходимости идеального выравнивания основного потолка перед монтажом подвесного.
10. Легкость в установке светильников практически любого типа.
11. Большой выбор дизайнерских решений, в том числе разделение помещения на зоны различных типов.
12. Разнообразие цветовой гаммы и рисунков на плитах.

Что следует принять во внимание

Типы кромок потолков Армстронг.

Стоит отметить, что плиты выпускаются с тремя основными типами кромок.

1. Teqular, SLT, где край имеет широкую ступеньку. Плиты монтируют в систему, имеющую ширину 24 мм.
2. Board, SQ, это плита, имеющая ровные края, монтируется в систему шириной 24 мм.
3. Microlook, FL, края плит имеют узкую ступеньку. Их устанавливают в системы шириной в 15 мм.

Если говорить подробнее, то потолки подвесные Армстронг, технические характеристики которых заслуживают особого внимания, будут незаменимы именно на больших потолочных площадях, так как, в первую очередь, имеют небольшой вес, что важно для безопасности. К примеру, вес гипсокартонных аналогов гораздо больше, что не будет соответствовать требованиям техники безопасности в больших зданиях

Да и монтаж их будет сильно затруднен

К примеру, вес гипсокартонных аналогов гораздо больше, что не будет соответствовать требованиям техники безопасности в больших зданиях. Да и монтаж их будет сильно затруднен.

Элементы конструкции

Состав элементов подвесной конструкции остается неизменным при монтаже в любом помещении, меняется только их количество. Для установки конструкции вам понадобятся следующие профили: несущие, поперечные, угловой пристенный профиль. Составляющие подвесной системы каркаса нового потолка – струны (или спицы) для поддержки профилей и пружины-бабочки для крепления подвесов. Ну и, конечно, самая главная часть конструкции – плиты или кассеты.

По сути, Armstrong – это конструктор, состоящий из элементов, соединяющихся между собой и образующий своеобразную сетку из профилей и панелей. Такая конструкция универсальна и может быть использована на больших и малых пространствах, а сложности возникают только при работе с нелинейными помещениями (в этих случаях конструкцию приходится комбинировать с гипсокартонными или пластиковыми подвесными потолками).

Залог успеха монтажа Armstrong – правильное и ровное крепление профилей к стенам и потолку

В первую очередь, нужно обратить внимание на то, что базовый потолок и стены могут быть выполнены из различных материалов – дерева, бетона, камня, кирпича. Это означает, что крепить профили нам необходимо будет с помощью дюбелей различных размеров

Например, каменные стены или силикатные поверхности диктуют выбор дюбелей не менее 50 мм.

Проще всего работать с деревянными перекрытиями – решетка каркаса обычно крепится с помощью обычных саморезов. С установкой главных элементов отделки – плит, справится даже начинающий мастер. Главное, чтобы вся конструкция была ровной (для этого нужно проверить все углы между направляющими). Далее боком заводим плитку в решетку, придаем ей горизонтальное положение и аккуратно ставим на профиль.

Использование потолочного плинтуса поможет придать всей конструкции законченность.

Не забудьте о светильниках и прочих коммуникациях! Все эти работы должны быть окончены еще до установки потолка, а устанавливая осветительный прибор, рекомендуем сразу подключать его к проводке, чтобы потом избежать снятия панелей и их повторной установки.

Источник
