Штриховка для штукатурки фасада

Дополнительные штриховки для AutoCAD

В строительстве и машиностроении применяется большое количество различных материалов. И для того, чтобы придать наглядности этим чертежам введены условные графические обозначения материалов в разрезах и сечениях, а также и на видах (фасадах). Эти условные обозначения называются — штриховками.

В продуктах семейства AutoCAD (AutoCAD, AutoCAD Civil3D, AutoCAD Architecture, AutoCAD Mechanical и т.п.) уже предусмотрены некоторые основные виды штриховок.

Но часто бывает так, что при выполнении чертежей, Вам недостаточно типовых штриховок и приходиться их рисовать вручную линиями и дугами, что очень трудоемко и забирает много времени.

Чтобы упростить и ускорить Вашу работу, представляю Вашему внимаю огромный набор из 1115 готовых штриховок, которые можете скачать по ссылке:

Скачав и распаковав архив, Вы получите 1115 файлов готовых штриховок в формате PAT, которые не поставляются в стандартном комплекте продуктов с дистрибутивами Autodesk семейства AutoCAD

На скринах представлена всего лишь маленькая часть тех штриховок (1/7), которые есть в архиве. Они будут полезны для такой сферы деятельности как архитектура, дизайн, при выполнении конструкторской документации, топографических чертежей и т.п..

Хочу отметить то, что данные штриховки работают со всеми версиями AutoCAD и нету никаких ограничений для их использования.

Вы скачали архив, распаковали его и что же делать дальше, как добавить данные образцы штриховок и как ими пользоваться — об этом Вы можете узнать, перейдя по ссылке: Как добавить штриховки в AutoCAD.

Источник

ГОСТ 2.306-68* «ЕСКД. Обозначения графические материалов и правила их нанесения на чертежах»

Стандарт устанавливает графические обозначения материалов в сечениях и на фасадах, а также правила нанесения их на чертежи всех отраслей промышленности и строительства

Обозначение:	ГОСТ 2.306-68*
Название рус.:	ЕСКД. Обозначения графические материалов и правила их нанесения на чертежах
Статус:	действующий
Заменяет собой:	ГОСТ 11633-65 «Чертежи строительные. Условные графические обозначения строительных материалов» ГОСТ 3455-59 «Чертежи в машиностроении. Штриховки в разрезах и сечениях»
Дата актуализации текста:	01.10.2008
Дата добавления в базу:	01.02.2009
Дата введения в действие:	01.01.1971
Разработан:	Госстандарт СССР
Утвержден:	Госстандарт СССР (01.12.1967)
Опубликован:	ИПК Издательство стандартов № 2000

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

ОБОЗНАЧЕНИЯ ГРАФИЧЕСКИЕ
МАТЕРИАЛОВ И ПРАВИЛА
ИХ НАНЕСЕНИЯ НА ЧЕРТЕЖАХ

ИПКИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва

ОБОЗНАЧЕНИЯ ГРАФИЧЕСКИЕ МАТЕРИАЛОВ И ПРАВИЛА ИХ НАНЕСЕНИЯ НА ЧЕРТЕЖАХ

Unified system for design documentation.
Graphical designations of materials and rules for their representation

Дата введения 01.01.71

(Измененная редакция, Изм. № 2).

la .Общее графическое обозначение материалов в сечениях независимо от видаматериалов должно соответствовать черт. 1 а.

(Введен дополнительно, Изм. № 1).

Допускается применятьдополнительные обозначения материалов, не предусмотренных в настоящемстандарте, поясняя их на чертеже.

1. Металлы и твердые сплавы

2. Неметаллические материалы, в том числе волокнистые монолитные и плитные (прессованные), за исключением указанных ниже

4. Камень естественный

7. Стекло и другие светопрозрачные материалы

9. Грунт естественный

2. Графическое обозначение п. 3 следует применять, когда нет необходимостиуказывать направление волокон.

3. Графическое обозначение п. 5 следует применять для обозначения кирпичных изделий (обожженных инеобожженных), огнеупоров, строительной керамики, электротехнического фарфора,шлакобетонных блоков и т.п.

(Измененная редакция, Изм. № 1, 2).

а — сетка; б – засыпка

2. Сталь рифленая

3. Сталь просечная

4. Кладка из кирпича строительного и специального, клинкера, керамики, терракоты, искусственного и естественного камней любой формы и т.п.

Если линии штриховки,приведенные к линиям рамки чертежа под углом 45 ° , совпадают по направлению слиниями контура или осевыми линиями, то вместо угла 45 ° следует брать угол 30 ° или 60 ° ( черт. 3 и 4).

Линии штриховки должны наноситьсяс наклоном влево или вправо, но как правило, в одну и ту же сторону на всехсечениях, относящихся к одной и той же детали, независимо от количества листов,на которых эти сечения расположены.

(Измененная редакция, Изм. № 1).

(Измененная редакция, Изм. № 2).

8. Узкие площади сечений, ширина которых на чертеже менее 2 мм,допускается показывать зачерненными с оставлением просветов между смежнымисечениями не менее 0,8 мм ( черт. 8 , 9 ).

В строительных чертежахдопускается на сечениях незначительной площади любой материал обозначать какметалл или вообще не применять обозначение, сделав поясняющую надпись на полечертежа.

9.Обозначение, указанное в п. 3 табл. 1 , и обозначение засыпки всечении выполняют от руки.

(Измененная редакция, Изм. № 1).

При штриховке «в клетку» длясмежных сечений двух деталей расстояние между линиями штриховки в каждомсечении должно быть разным.

В смежных сечениях соштриховкой одинакового наклона и направления следует изменять расстояние междулиниями штриховки ( черт. 10 ) или сдвигать эти линии в одном сечениипо отношению к другому, не изменяя угла их наклона ( черт. 11 ).

(Измененная редакция, Изм. № 1).

В.Р. Верченко, Е.А. Панфилов, Ю.И. Степанов, Я.Г. Старожилец, Б.Я.Кабаков, Л.В. Матвеев, Н.И. Ермин, В.Н. Взоров, М.Г. Арановский

Источник

AutoCAD Architecture

Автор:

Эта процедура используется, чтобы указать, будет ли штриховка поверхности для раздела фасада определяться графическими свойствами компонента раздела или графическими свойствами компонента «Линии штрихования поверхности».

1. Дважды щелкните на фасаде.
2. Перейдите на вкладку «Отображение» палитры свойств.
3. Убедитесь, что в категории «Общие» для экранного компонента выбрано значение *НЕТ*.
4. Для параметра «Управление отображением» выберите «Этот объект».

Если требуется использовать графические свойства…	то.
компонента раздела,	установите флажок «Применять свойства графического раздела для штриховки поверхностей».
компонента «Линии штрихования поверхности»,	снимите флажок «Применять свойства графического раздела для штриховки поверхностей».

Нажмите «OK».

Если флажок «Применять свойства графического раздела для штриховки поверхностей» снят, отображение управляется свойствами материала для компонента «Линии штрихования поверхности». Чтобы изменить эту настройку, выберите значение (*НЕТ*) для экранного компонента, выберите компонент «Линии штрихования поверхности», а затем установите другое значение для параметра «По материалу».

Доступ к флажку «Применять свойства графического раздела для штриховки поверхностей» можно также получить через контекстное меню фасада следующим образом:

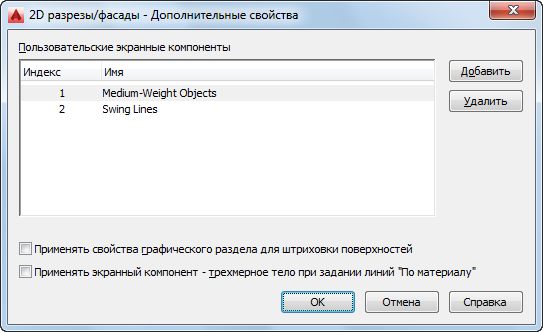

1. Выберите фасад, щелкните правой кнопкой мыши и выберите в контекстном меню пункт «Изменить экранное представление».
2. В диалоговом окне «Отображение объектов» выберите вкладку «Графические свойства».
3. Для общего экранного представления выберите «Переопределение объекта».
4. При необходимости нажмите .
5. В диалоговом окне «Графические свойства» откройте вкладку «Прочее», а затем установите или снимите этот флажок.
6. Нажмите ОК дважды.

Источник

Штриховка в разрезах и сечениях. Машиностроительное черчение.

Штриховка металлов в разрезах и сечениях выполняется согласно ГОСТ 2.306-68 в виде параллельных прямых линий, проводимых под углом 45° к осевой линии и к линии контура, принимаемой за основную. Наклон линий может быть как влево, так и вправо, но обязательно в одну сторону на всех разрезах и сечениях, относящихся к данной детали. Обозначения материалов в разрезах и сечениях показаны в табл. 2.

Таблица 2 Обозначения материалов в разрезах и сечениях (ГОСТ 2.306-68)

Металлы и твердые сплавы

Неметаллические материалы, в том числе волокнистые монолитные и плитные (прессованные), за исключением указанных ниже

а) поперек волокон

б) вдоль волокон

Ксилолит, плиты древесностружечные, древесноволокнистые, столярные и т. п.

Волокнистые немонолитные материалы (вата, стекловата, войлок, мипора и т. д.)

Материал	Обозначение

Кладка из кирпича строительного и специального клинкера, керамики, терракота, искусственного и естественного камней любой формы и т. п.

Стекло и другие прозрачные материалы

Глина (в качестве конструктивного материала)

Песок, асбоцемент, гипсовые изделия, лепнина, замазка, штукатурка, раствор, абразив и т. п.

Сетка и засыпка из любого материала (в сечении)

Источник

Штриховка в разрезах и сечениях. Машиностроительное черчение.

Штриховка металлов в разрезах и сечениях выполняется согласно ГОСТ 2.306-68 в виде параллельных прямых линий, проводимых под углом 45° к осевой линии и к линии контура, принимаемой за основную. Наклон линий может быть как влево, так и вправо, но обязательно в одну сторону на всех разрезах и сечениях, относящихся к данной детали. Обозначения материалов в разрезах и сечениях показаны в табл. 2.

Таблица 2 Обозначения материалов в разрезах и сечениях (ГОСТ 2.306-68)

Металлы и твердые сплавы

Неметаллические материалы, в том числе волокнистые монолитные и плитные (прессованные), за исключением указанных ниже

а) поперек волокон

б) вдоль волокон

Ксилолит, плиты древесностружечные, древесноволокнистые, столярные и т. п.

Волокнистые немонолитные материалы (вата, стекловата, войлок, мипора и т. д.)

Материал	Обозначение

Кладка из кирпича строительного и специального клинкера, керамики, терракота, искусственного и естественного камней любой формы и т. п.

Стекло и другие прозрачные материалы

Глина (в качестве конструктивного материала)

Песок, асбоцемент, гипсовые изделия, лепнина, замазка, штукатурка, раствор, абразив и т. п.

Сетка и засыпка из любого материала (в сечении)
