Укладка металлической плитки для промышленного пола

Как уложить металлическую плитку для промышленного пола

1. Подготовка основания пола
Первоначально готовится основание пола. На полу укладываются специальные “маяки” — указаны стрелками. Можно применять для этих целей трубы, полосу из стали, стальной уголок, брусья и т.д. Маяки устанавливаются по длине «Правило», либо 3-6 плиток. Они должны быть уложены в одной плоскости. Для выравнивания по плоскости применяют нивелир или гидравлический уровень. По периметру всей площадки крепится демпферная лента.

Если металлическая плитка укладывается на уже существующую бетонную поверхность, рекомендуется применить металлическую проволочную сетку с размерами ячейки в диапазоне размеров 50х50 мм или 100х100 мм. Сетку необходимо предварительно закрепить на бетонной плоскости строительными дюбелями.

2. Заливается бетон
В качестве материала для укладки металлической плитки и устройства стяжки, обычно применяется бетон или растворы класса М200 — М400. Необходимо учитывать, что толщина слоя нового свежего раствора не должна быть меньше, чем 50 – 60 мм.

3. Укладка топинга
Металлическая плитка укладывается на сырой бетон. Плитку необходимо вдавить в бетон до тех пор, пока излишки бетона не выйдут из отверстий (показано на картинке стрелками). Важно, чтобы под плиткой не оставалось пустот! Для этой цели можно использовать молоток или шпатель, забивая плитку по краям. Не рекомендуется сильно бить по центру плитки, может образоваться пустота, впадина под плиткой. Также стоит помнить, что плитка должна лежать в плоскости с маяками для дальнейшего этапа выравнивания. (При необходимости плитка легко режется «Болгаркой» до нужной длины)

4. Выравнивание поверхности.
После укладки одного ряда плитки с помощью «Правило» убираются излишки бетона.

5. Очистка поверхности
Окончательная чистка и промывка плитки производится после полного высыхания стяжки под плиткой, чтобы избежать деформаций плоскости из-за создания преждевременных механических нагрузок.

В местах с повышенной температурой (печи, литейные цеха) необходимо делать температурные швы с интервалом 3-4 плитки. Это необходимо, чтобы избежать вспучивания и деформации бетона под плиткой.

Источник

Укладка металлической плитки

Содержание статьи:

1. Преимущества и недостатки
2. Особенности использования плитки
   • Для промышленных зданий
   • Для жилых помещений

3. Технология монтажа
   • Подготовительные работы
   • Инструкция по укладке
   • Затирка швов

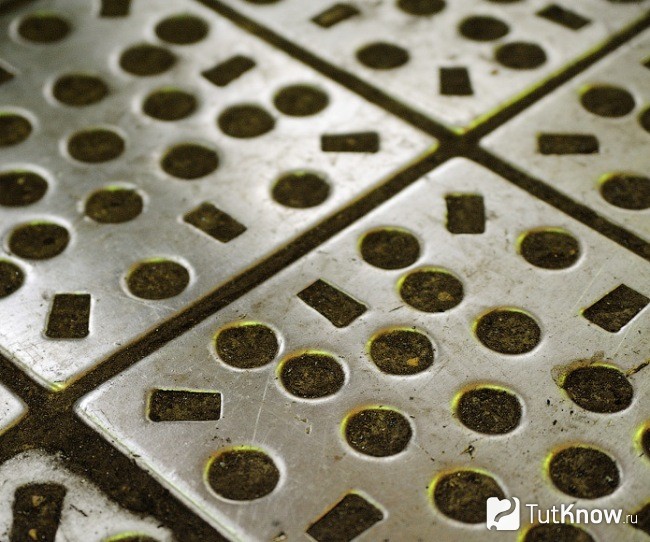

Металлическая плитка — это материал, который чаще всего укладывают в помещениях промышленного назначения, где полы постоянно испытывают сильную внешнюю нагрузку. Такое покрытие позволяет предотвратить разрушение бетонной стяжки, продлить срок ее службы, значительным образом повысить износостойкость поверхности.

Преимущества и недостатки металлической плитки

Металлической плиткой обычно проводят отделку полов в промышленных зданиях, складских помещениях, амбарах, гаражах и так далее. Реже этот материал можно встретить на полу в домашних условиях.

В строительстве такая плитка также называется «топпинг». Этот же термин используется в тех случаях, когда речь идет об упрочнении любой напольной поверхности в помещении.

Материалом для изготовления топпинга чаще всего является сталь, полученная путем холодного проката. Это марка КП или 08ПС. Иногда в этих целях применяется чугун. Изделия из такого материала получаются очень тяжелыми и дорогими. Однако они незаменимы в помещениях, где происходят термические процессы, литье или сварка. Чугун отлично выдерживает термическую, химическую нагрузку. Иногда чугунные плитки используют при отделке тротуаров на территории загородных участков. Смотрится это красиво и необычно.

Топпинг имеет ряд преимуществ:

Устойчивость к воздействию высоких и низких температур, а также к температурным перепадам.

Длительный срок эксплуатации. Если соблюдать все рекомендации по использованию, то металлическая плитка может служить до 45 лет, не требуя замены или ремонта.

Отсутствие пыли в помещении, где уложена плитка. Это важно в определенных видах производства и при хранении ряда товаров и веществ.

Легкость и быстрота укладки. Отсутствует необходимость привлечения дополнительной спецтехники или профессиональных мастеров по монтажу таких изделий. За короткие сроки можно покрыть топпингом поверхность большой площади.

Привлекательный внешний вид. Современные металлические плитки могут иметь интересный дизайн, который украсит даже жилое помещение, оформленное в соответствующем стиле.

Среди недостатков данного отделочного напольного материала стоит отметить ограничения его использования в помещениях с повышенной влажностью. Хотя в последнее время появились новые плитки из сплавов, которые не боятся коррозии.

Кроме того, существует отдельная разновидность металлической плитки, которая в качестве основы имеет керамогранитный слой. Такой материал сочетает в себе прочность металла и практичность керамогранита. Используется он исключительно в бытовых условиях для декора поверхностей.

Особенности использования металлической плитки

Применять такую плитку для внутренней отделки пола в жилых помещениях начали относительно недавно. Изначально ее сфера использования ограничивалась промышленными зданиями. Сейчас в строительных супермаркетах можно подобрать материал, который удовлетворит любые нужды.

Металлическая плитка для промышленных зданий

Топпинг — это оптимальное решение для зданий, где:

проводятся работы с пиковыми перепадами температур (литейное производство, горячий прокат, металлообрабатывающие операции с привлечением едких веществ и прочее);

тяжелая техника постоянно въезжает и выезжает (трактора, самосвалы, погрузчики и т.д.);

транспортировка и перемещение грузов производятся путем волочения;

выполняется ремонт машин и другой техники.

Все металлические плитки для пола отличаются по толщине и эксплуатационным характеристикам. Если планируется укладка топпинга в помещениях с большой внешней нагрузкой (перемещение тяжелогруженой техники, хранение продукции с большой массой и т.д.), необходимо использовать толстые изделия. Для склада, амбара, подсобки или пролета между участками следует выбирать плитку небольшой толщины.

Основные рекомендации при подборе толщины топпинга:

Для отделки складских помещений легкой и пищевой промышленности, учебных комбинатов, мастерских и ремонтных сервисов следует выбирать изделия с толщиной 1 мм и массой одного модуля 0,75 кг.

Для цехов механосборочного цикла, складских помещений, где хранятся многотонные товары, котельных и механических цехов предназначена плитка с весом 0,9 кг и толщиной 1,2 мм.

Для сталелитейного производства, цехов тяжелого машиностроения, при использовании техники на гусеничном ходу, в кузницах отдайте предпочтение материалу толщиной в 1,5 мм и весом 1,12 кг.

Для военных объектов и авиационных заводов подходит плитка толщиной в 1,8 мм и массой 1,35 кг.

В специализированных магазинах можно встретить перфорированную металлическую плитку толщиной 2,5 мм. Она отличается высокой стойкость к износу и очень длительным сроком эксплуатации.

Использование металлической плитки для жилых помещений

Этот отделочный материал в наше время дизайнеры все активней используют для создания напольных покрытий в домах и квартирах. Технические характеристики и внешний вид металлической плитки позволяют применять ее в различных современных стилях. Как правило, основой таких изделий является керамогранит. Сверху он покрыт тонкими пластинами нержавеющей стали (реже другими металлами и сплавами).

Данный материал в быту используют с такими целями:

Для комбинированной отделки пола в ванной. Такое решение считается достаточно спорным, и у него есть много противников. Связано это со склонностью металла покрываться ржавчиной под воздействием влаги. Впрочем, если правильно его подобрать, обеспечить хорошую вентиляцию и уход, поверхность сохранится надолго в хорошем состоянии.

Для отделки помещений в стиле хай-тек, ар деко, лофт или классика. Отлично смотрится цветная матовая плитка из металла в комнате, оформленной в стиле хай-тек. Для лофта подойдет искусственно состаренный металл, а для классического стиля — металл с патиной.

В последнее время получил широкую популярность способ отделки помещения с использованием сочетания натурального камня и металлической плитки. Это актуально для комнат с каминами, прихожих в больших домах. В этом случае лучше привлечь профессионального дизайнера, который подберет оптимальную комбинацию.

Технология монтажа напольной металлической плитки

Чтобы получить прочное напольное покрытие, необходимо соблюдать не только правила монтажа металлической плитки, но и качественно провести подготовительные работы. В целом, процедура укладки топпинга на пол мало чем отличается от использования кафеля.

Подготовительные работы перед монтажом металлической плитки

Укладывать металлическую плитку следует на цементный или бетонный пол. Если ровная стяжка уже готова, то ее нужно лишь очистить от мусора и собрать пыль строительным пылесосом. Если же основание недостаточно качественное и ровное, то нужно залить новое.

Делаем это по такой схеме:

Укладываем маяки в помещении. На них вы будете ориентироваться при укладке плитки. В качестве ориентиров могут использоваться стальные трубки, брусья, полосы, уголки и т.д.

Расстояние между маяками должно быть равным трем-четырем плиткам.

Выравниваем маячки с использованием лазерного нивелира или гидроуровня.

Заливаем в промежутки между ориентирами бетонный раствор. Полученную поверхность оставляем на два часа.

Удаляем маяки, а полученные отверстия заливаем раствором.

Инструкция по укладке металлической плитки

Особенность монтажа данного отделочного материала заключается в том, что его необходимо укладывать на незастывший раствор. Никаких других клеевых составов использовать не нужно.

Укладку металлической плитки проводим в таком порядке:

Монтаж начинаем с углов комнаты.

Плитку вдавливаем в бетон до тех пор, пока он не окажется сверху. Чтобы получить такой результат, постукиваем молотком по краям изделия.

Ударять в середину модуля при укладке нельзя. Поверхность может деформироваться и прогнуться, что приведет к образованию в полу вмятины.

Излишки раствора удаляем шпателем.

Когда все плитки уложены, остатки бетона убираем с поверхности и тщательно промываем ее влажной тряпкой.

Полученную поверхность оставляем до полного высыхания бетонной стяжки.

В конце проводим окончательную уборку и очистку металлической плитки.

Иногда укладку материала производят на готовую бетонную поверхность. В этом случае перед началом монтажа необходимо уложить на основание металлическую сетку с крупными ячейками, например, 100х100 мм. Чтобы она держалась, ее следует закрепить на полу с помощью строительных дюбелей. Потом делаем заливку свежего цементного раствора толщиной около 60 мм и осуществляем укладку металлических плиток. Использование сетки позволит получить нужное сцеплением между старым и новым слоями.

Если вы хотите сделать пол из чугунных плит в помещении, то будет полезно знать, что монтаж материала осуществляется по схеме, что применяется для топпинга из стального сплава. Для этого используется цементный раствор.

При применении чугунных плит на открытом воздухе (террасы, дорожки) этот тяжелый материал можно укладывать упрощенным и более подходящим способом — на песок. В этом случае цементный раствор используется только для монтажа боковых элементов, если они примыкают к стенам. Остальные изделия, расположенные в середине, крепят на песок. Для получения прочной поверхности после работ необходимо пройтись по плиткам катком или трамбовочной машинкой.

Затирка швов металлической плитки

Для затирки швов между металлическими плитками используется та же смесь, что и для работы с керамическим материалом. Главное — подобрать необходимый оттенок, который будет гармонично сочетаться с металлом.

Инструкция по затирке швов:

Разводим затирочную смесь в соответствии с инструкцией на упаковке.

Используя резиновый шпатель, заполняем швы, вдавливая внутрь вещество.

Излишки собираем, проводя инструментом перпендикулярно шву.

Чтобы придать ему вогнутую форму, используйте край округлого шпателя. Делать это следует после того, как смесь подсохнет.

Остатки высохшей затирки смываем с помощью мочалки, смоченной в теплой воде.

Как сделать пол из металлической плитки — смотрите на видео:

Источник

Способы укладки металлической плитки для промышленных полов

Допустимые и неизбежные отклонения от строительных норм и правил при укладке:

В дополнение к стандарту предприятия (СТП) и техническим условиям ТУ 454024-001-044446193-2016 на плитку пола металлическую для промышленных полов, прилагаем номера и выдержки из СНиПов, которыми должен руководствоваться исполнитель работ по устройству промышленных полов, в промышленных зданиях и сооружениях

Полы, технические требования и правила проектирования, устройства, приёмки, эксплуатации и ремонта.

СНиП 2.03.13-88 «Полы» и СНиП 3.04.01-87 «Изоляционные и отделочные покрытия»

СНиП 2.03.13-88 «Полы» регламентирует : грунт основания под полы, подстилающий слой, гидроизоляцию, тепло-звукоизоляционный слой, прослойку, стяжку (геометрические параметры не регламентируются), покрытия полов, отделку поверхности покрытий, основные правила техники безопасности, правила приёмки полов, техническое обслуживание и ремонт полов.

СниП 3.04.01-87 «Изоляционные и отделочные покрытия» регламентирует: требования к готовому покрытию пола и стяжке. Выдержки из СНиПа:

ГЕОМЕТРИЧЕСКИЕ ПАРАМЕТРЫ —

стяжка: отклонение толщины от проектной не более 10% — СНиП 3.04.01-87, п.4.43

стяжка под гидроизоляцию: просвет при проверке 2х метровой рейкой — 4 мм. СНиП 3.04.01-87, пункт 4.24, СП 29.13330.2011 «Полы», пункт 8.13.

Промышленный пол из перфорированной металлической плитки.

Для укладки металлических плиток, прослойку из мелкозернистого бетона следует разравнивать одновременно под 6-8 плиток одного ряда. Полоса выравненного бетона должна быть шире плиток на 30-60 мм. Минимальная толщина слоя бетона перед уплотнением должна быть 40-45 мм., а после осадки 30-35 мм. Крупность щебня для мелкозернистого бетона не должна превышать 10 мм.

Плитки металлические следует укладывать по шнуру по свежеуложенному раствору. Осаживание плиток следует производить равномерно ударами молотка весом 2-3 кг, передавая нагрузку через деревянный брус, уложенный на металлическую плитку. При этом бетон должен выступать через все отверстия плитки.

Излишки бетона, выступившего из отверстий в металлических плитках и швов между ними, следует удалить до его затвердевания.

Практический способ укладки металлической плитки

1. На полах укладывают «маяки», с шагом в 3-4 плитки, и выравнивают их с помощью уровня. «Маяки», в большинстве случаев, делают из сортового металло проката (уголки, трубы и.т.д.). Можно обойтись и без них, это зависит от квалификации плиточника. Маяки ставятся, если нет сделанной до этого, бетонной стяжки. Если бетонная стяжка есть, — то пункты № 1,2,3, — пропускаем, читаем сразу пункт № 4 )

2. Между маяками заливаем бетон.

3. Укладываем металлическую плитку так, чтобы была максимальная заполняемость бетоном пустот на тыльной стороне плитки. При этом бетон должен выступать через все отверстия плитки! Убираем с лицевой стороны излишки бетона. Если укладывается плитка из холоднокатанного металла, то не забываем что излишняя влага (вода), приведет к окислению металла (ржавлению). Так что остатки бетона лучше счистить на следующий день «насухую».

Из всех отверстий металлической плитки должен выступать бетон. Заполняемость можно проверить через 1,5-2 часа, сняв выборочно одну из плиток. Заполняемость должна быть 100% (смотри фото). Если заполняемость менее 100%, то плитка при эксплуатации промнётся под весом техники в пустОты под ней.

4. Для настила металлической плитки на существующую бетонную стяжку, которой более 3-4 месяцев, рекомендуется использовать кладочную сетку (ячейка

100*100 мм.), которую необходимо закрепить на стяжке, это поспособствует надёжности смыкания свежего раствора (или бетона) с существующей стяжкой. В этом случае, высота свежего раствора доложна быть не менее 5 — 6 см. (необходимо для заполнения пустот под плиткой при нажатии)

Плитка пола металлическая укладывается на бетон или раствор марки М200-М400.

Для настила металлической плиткой полов большой площади (

от 300 кв. метров), иногда используют групповое укладывание. Плитку металлическую переворачивают (4-6 шт.), помещают на ровную поверхность, и прихватывают сваркой. В этом случае, при забивании группы в раствор, прикладывают сверху жёсткую планку на всю длинну ( удары наносить по планке ),- в этом случае укладка производится намного быстрей.

В литейных и кузнечных цехах, возле печей или других источников повышенной температуры, следует с этим-же интервалом (как и «маяки»), сделать температурные швы, во избежания вспучивания и растрескивания бетона под металлической плиткой при повышении температуры.

Так как линейное расширение плитки металлической и бетона одинаково,- «маяки» можно оставлять в бетоне.

видео укладки металлической плитки

Укладка металлической плитки на площадях предприятия «Ак Барс металл» г.Набережные Челны Р.Т, Р.Ф

Укладка металлической плитки производилась компанией «СпецСтрой России»

видео испытаний полов покрытых металлической плиткой

Укладка плитки металлической производилась компанией «РУСТ», Тюменская обл. Ханты-Мансийский автономный округ — Югра, г. Сургут
