Жиклер аэрации для силоса цемента модель u025

Аэрационные жиклеры U025 — U060

Аэрационные жиклеры U025 и U060 являются наиболее экономичным решением для обеспечения потока материала из силосов или бункеров.

Аэрационные жиклеры применяются для аэрирования порошков в нижнем конусе силоса или любой другой емкости. Они эффективны для работы с мелкодисперсными порошковыми материалами, такими как цемент, известь и подобные порошки, при рабочем давлении 0,2 бара. Рабочее давление модели U060 составляет 1 бар.

U025/U060 могут с легкостью устанавливаться снаружи, на стенки силосов и резервуаров. Что делает их применение целесообразным на уже существующих силосах или в случаях, когда доступ внутрь резервуара невозможен.

Жиклеры аэрации позволяют осуществить быстрое и легкое подсоединение силоса к системе аэрации, поскольку монтаж осуществляется с наружной стороны силоса или воронки. Меньшая площадь аэрирующей поверхности может компенсироваться установкой большого количества жиклеров.

Принцип действия аэрационных жиклеров типа U025 и U060, основан на содействии движению материала при выгрузке, с помощью аэрирования. Подающийся из них воздух делает порошок пластичным и он легко стекает в выход.

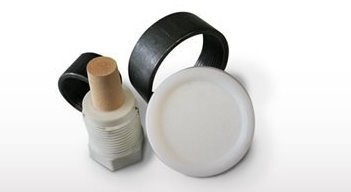

Аэрационные жиклеры состоят из самого жиклера, пластмассовой вставки и муфты из высокоуглеродистой стали. Корпус жиклера выполнен из конструкционного полимера со спеченной форсункой (латунь на U025, полиэтилен на U060).

Пластиковая вставка с жиклером из спеченного металла привинчивается на муфту из углеродистой стали, приваренную к стенке силоса с предварительно проделанным отверстием диам. 36 мм. После этого необходимо подключить жиклеры к системе подачи сжатого воздуха. Проходя через жиклер, сжатый воздух давлением до 0,2 бар.(версия U025) и 1 бар.(версия U060) начинает равномерно пропитывать окружающий его сыпучий материал.

Источник

Аэрационные жиклеры U025, U060 и пластины аэрации

Аэрационные жиклеры и пластины аэрации являются наиболее экономичным решением для обеспечения потока материала из силосов или бункеров. Аэрационные жиклеры и пластины аэрации можно легко устанавливать или модернизировать в существующих установках.

Жиклер аэрации U025	1 620 руб.	В наличии	Купить
Жиклер аэрации U060	2 688 руб.	В наличии	Купить
Пластина аэрации I100	цена по запросу	Под заказ	Заказать

Дополнительные материалы:

Примеры применения:

Аэрационные жиклеры

Бункеры, силосы, трубопроводы

Мелкодисперсный и порошковый (цемент, известь)

Устранение заторов, мышиных нор, содействие продвижению материала

От 0.2 бар до 1 бар (от 2.9 Па*дюйм до 14 Па*дюйм)

Фильтр + регулирующий клапан

КАЧЕСТВО ПОДАЧИ
ВОЗДУХА

От -20°C до 80°C (От -4°F до 176°F)

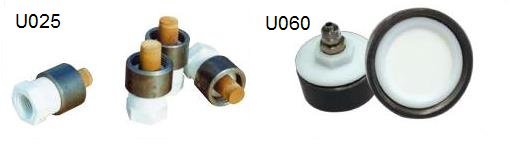

U060 — Втулка из углеродистой стали, обожженый фильтр PE, нейлоновый корпус

U025 — Втулка из углеродистой стали, латунный фильтр, нейлоновый (UV устойчивый) Корпус

Аэрационные жиклеры U025 и U060 являются наиболее экономичным решением для обеспечения потока материала из силосов или бункеров. Аэрационные жиклеры U025/U060 можно легко устанавливать или модернизировать в существующих установках.

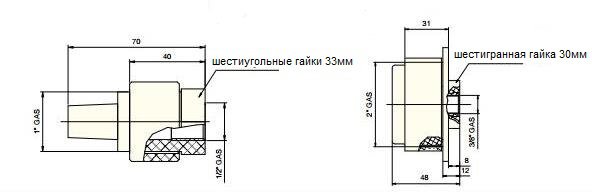

Корпус из конструкционного полимера со спеченной форсункой (латунь на U025, полиэтилен на U060) необходимо ввинтить в стальной втулку (входит в комплект), которая предварительно должна быть приварена к внешней части силоса, бункера или конуса дозатора. После этого необходимо подключить жиклеры к системе подачи сжатого воздуха.

Аэрационные жиклеры U025 и U060 используются для работы с мелкодисперсными порошковыми материалами, такими как цемент, известь и подобные порошки, при рабочем давлении 0,2 бара. Рабочее давление модели U060 составляет 1 бар. Длительный опыт работы в системах периодического цикла показал, что практически все порошковые материалы могут подвергаться аэрации.

Технические характеристики

0.05 м3/ч при 0.2 Бар

1.8 м3/ч при 1 Бар

Пластины аэрации

Бункеры и силосы

Мелкодисперсный тонкий и порошковый (цемент и известь)

Устранение заторов, мышиных нор, содействие продвижению материала

0.2 бар (2.9 Па*дюйм)

Фильтр + регулирующий клапан

КАЧЕСТВО ПОДАЧИ
ВОЗДУХА

От -20°C до 80°C (от -4°F до 176°F)

Синтетический пластиковый фильтр, пластиковый корпус

Пластины аэрации I100 используются в качестве предохранительной меры. Многие материалы начинают идеально скользить, как только некоторое количество воздуха подается при разгрузке силоса. С пластинами аэрации I100 эта операция производится осторожно (рабочее давление пластин I100 составляет 0,2 бар). Материал, обогащенный воздухом, приобретает необходимую текучесть. В то же время это предотвращает возможное образование «мостов» и «крысиных нор».

Пластины аэрации I100 — это экономичное решение, которое обеспечивает бесперебойный поток различных порошковых материалов из силосов или бункеров. Их можно легко установить, как на новом оборудовании, так и при модернизации старого на существующих предприятиях.

Аэрация при низком давлении приводит к псевдоожижению продукта, что приводит к уменьшению заторов, меньшему налипанию материала, расслоению и более легкому течению материала в нижней части конуса силоса. Благодаря полувыпуклой форме пластин аэрации I100 из износоустойчивого полимера воздух выходит под большим углом по всей площади поверхности пластины.

Установка в одну линию пластин аэрации I100 широко используется для материалов, подобных цементу. Установка в несколько линий применяется для гашеной извести при ее хранении и дозировании, когда аэрация используется не только при разгрузке материала из силоса, но также для поддержания материала в движении в течение долгого периода хранения.

Для пищевой промышленности, впрочем, рекомендовано применение вибрационных аэраторов VBS.

Типичные примеры заторов материала в силосе без аэрации:

1) Сегрегация; 2) Крысиная нора; 3) Мостообразование; 4) Остатки

Источник

Аэрационный жиклёр U025

Краткое описание

Аэрационный жиклёр U025 является элементом системы аэрации и предназначен для подачи воздуха в силос, бункер или другое устройство, с целью устранения слёживании, сводов и налипания материала. Жиклёр отлично работает с мелкодисперсными порошковыми материалами, такими как цемент, известь и подобные порошки, при рабочем да. Читать полностью →

Характеристики жиклеров

Рабочий цикл	Непрерывный
Рабочее давление	0.2 бар
Пневматическая цепь	Фильтр + регулирующий клапан
Температура окружающей среды	от -20°C до 80°C
Технология	Псевдоожижение
Материал исполнения	Втулка — углеродистая сталь / Фильтр — латунный / Корпус — нейлоновый (UV устойчивый)

Аэрационный жиклёр U025 является элементом системы аэрации и предназначен для подачи воздуха в силос, бункер или другое устройство, с целью устранения слёживании, сводов и налипания материала. Жиклёр отлично работает с мелкодисперсными порошковыми материалами, такими как цемент, известь и подобные порошки, при рабочем давлении 0.2 бар (2.9 Па*дюйм). Втулка изготовлена из углеродистой стали, латунный фильтр, нейлоновый (UV устойчивый) корпус. Для установки необходимо сначала высверлить отверстия для втулок, вставить их, во втулки ввинтить жиклёры и присоединить их к системе подачи воздуха. Устройство лучше всего показывает себя при установке внизу конусов силосов, бункеров и подобного оборудования.

В нашем интернет-магазине Вы можете купить аэрационный жиклёр U025 с доставкой во все регионы Российской Федерации, сделав заказ онлайн или позвонив нашему менеджеру, контакты указаны в соответствующей вкладке меню.

Источник

Аэрационный жиклер

Аэрационные жиклеры WAM предназначены для аэрирования порошков (цемент, зола, известь и т.п.) в нижнем конусе силоса или любой другой емкости. Подающийся из них воздух делает порошок пластичным и он легко стекает в выход.

Принцип работы у них как у распылителя воздуха в аквариуме — они находятся дне емкости или силоса и через них поступает воздух, который пузырится и не дает порошку (цементу, золе и т.п.) слежаться и при выгрузке в шнек или дозатор повышает текучесть.

Особенность жиклеров в том, что они легко устанавливаются снаружи и, при необходимости техобслуживания, вынимаются и опять ставятся тоже снаружи. То есть не надо лезть внутрь силоса или емкости.

Комплект поставки — жиклер + металлическая муфта, которая приваривается к силосу и в нее вкручивается жиклер.

Жиклер для небольших емкостей, дозаторов, технологического оборудования

Производится в Италии, фирма WAM, марка модели U025. Жиклеры небольшого размера, что позволяет их устанавливать в дозаторы, небольшие емкости и другое технологическое оборудование.

Комплект поставки — жиклер + металлическая муфта, которая приваривается к силосу и в нее вкручивается жиклер.

Общее описание жиклеров

Частый вопрос: «Сколько надо установить жиклеров на силос определенного объема? Например на силос 60 куб.м.»

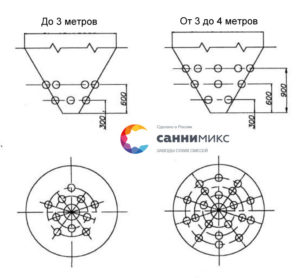

Ответ: На самом деле, количество жиклеров на силосе зависит от его диаметра. Ниже вы можете посмотреть схему, сколько надо жиклеров на какие диаметры.

Применение

• Муфта из углеродистой стали, приваривается к стенке силоса с предварительно проделанным отверстием, потом туда вкручивается жиклер.
• Далее происходит соединение с линией подачи сжатого воздуха.
• Аэрационные жиклеры используются при работе с мелкими порошками при рабочем давлении в 0,2 бар.
• Для пищевой промышленности, впрочем, рекомендовано применение вибрационных аэраторов.

Конкурентные преимущества жиклеров

• легко устанавливаются снаружи силоса
• очень хорошо подают воздух и не забиваются
• долговечны

Технические характеристики

• Рабочее давление: 0,2 бар
• Потребление воздуха: 0,05 м3/ч при 0, 2 бар
• Вес: 150-250 грамм
• Предназначен для работы с цементом, известью и подобными материалами

Источник

Аэрация

Современная техника рассматривает бункеры хранения сыпучих продуктов как механические транспортеры, в которых материал передвигается под воздействием силы тяжести. Отсюда следует, что пластины аэрации можно расматривать как приспособления, с помощью которых можно усовершенствовать работу таких транспортеров. В современной специализированной технической литературе уделяется много места описанию роли аэрации в процессе выгрузки сыпучих материалов с пониженной текучестью в режиме полной разгрузки, частичной или импульсной разгрузки. Пластины нашего производства наиболее полно отвечают требованиям по аэрации для систем с частичной и импульсной разгрузкой (системы Пульс-Джет и Фельдер).

Примечание: аэрации могут быть подвергнуты любые порошкообразные материалы.

Эффект применения системы аэрации

Типичное поведение неаэрированного материала

Зона максимальной плотности: в этой зоне как правило самая высокая насыпная плотность.

Зона компрессии: в этой зоне сыпучий продукт давит всем своим весом на низлежащие слои.

Зона контакта продукта со стенками силоса.

Зона с повышенной вероятностью сводообразования.

Зона замедления истечения материала.

Линии, вдоль которых происходит самое быстроеистечение материала. Эти же линии определяют зону усадки.

В этом секторе наблюдается самое медленное истечение материала.

Пластины аэрации При изготовлении пластин аэрации используется материал, не пропускающий пары воды, что позволяет избежать образования цементной корки на поверхности пластины, соприкасающейся с цементным порошком. Рабочее давление на сухом воздухе: 0,2 бар. Потребление воздуха: 0,12 м³/ч при давлении 0,2 бар. Вес комплектной пластины: 250 гр. Схема устройства пластин аэрации Корпус пластины. Резиновая прокладка. Металлическая шайба. Фиксирующий винт. Способ установки пластин аэрации Жиклеры аэрации (тип U025) Жиклеры аэрации позволяют осуществить быстрое и легкое подсоединение силоса к системе аэрации, поскольку монтаж осуществляется с наружной стороны силоса или воронки. Меньшая площадь аэрирующей поверхности может компенсироваться установкой большого количества жиклеров. Источник Читайте также:  Как называются машины перевозящие цемент Оцените статью Вам также может понравиться Идеи оформления стен в гостиной, кухне, спальне Обустройство гостиной, кухни или спальни – довольно Стены в гостиной. Лучшие идеи Не только мебель и декор могут создать особую атмосферу в доме. Обои в гостиной на одну стену. Оформление, виды обоев и советы Обои в гостиной на одну стену — это решение, которое Отделка стен — декоративные панно, фотообои и другие интересные идеи При ремонте дома или квартиры мы чаще всего решаем Правообладателям Политика конфиденциальности Контакты
